Bánh răng trụ răng nghiêng là chi tiết cơ khí dùng để truyền chuyển động quay giữa hai trục song song với các răng được cắt nghiêng một góc so với tâm quay. Cấu trúc đặc biệt này giúp diện tích tiếp xúc lớn hơn, vận hành mượt mà, giảm tiếng ồn và chịu tải vượt trội trong các hệ thống hộp giảm tốc công nghiệp.
Những điểm cốt lõi cần biết về bánh răng trụ răng nghiêng trong cơ khí
Vận hành êm ái nhờ quá trình ăn khớp diễn ra tuần tự, giúp giảm va đập và tiếng ồn.
Khả năng chịu tải trọng lớn và truyền momen xoắn cao nhờ diện tích tiếp xúc mặt răng rộng.
Phát sinh lực dọc trục đòi hỏi cụm gối đỡ phải trang bị ổ bi hoặc ổ đũa chặn chuyên dụng.
Đóng vai trò trung tâm trong hầu hết các bộ hộp số giảm tốc và máy móc công nghiệp.
Dưới đây là phân tích kỹ thuật chuyên sâu từ các kỹ sư giúp bạn nắm vững cấu tạo và ứng dụng của bộ truyền này.

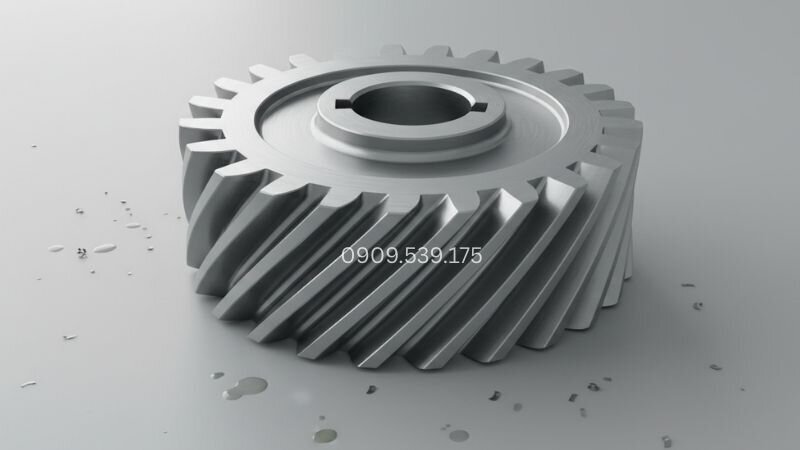

Bánh răng trụ nghiêng giúp truyền động êm ái, chịu tải tốt và thường dùng trong hộp số, máy móc công nghiệp.
Bánh răng trụ răng nghiêng có cấu tạo và nguyên lý ra sao?
Cấu tạo và nguyên lý ăn khớp quyết định trực tiếp đến khả năng làm việc của thiết bị.
Phân tích cấu tạo chi tiết các bộ phận
Mỗi chi tiết cấu thành đều giữ vai trò quan trọng trong việc truyền tải công suất.
Một bánh răng hoàn chỉnh bao gồm vành răng, thân bánh răng hay còn gọi là may ơ, lỗ trục và rãnh then. Các chi tiết này phối hợp chặt chẽ để truyền lực từ trục động cơ sang hệ thống chấp hành.
Điểm khác biệt cốt lõi nằm ở phần vành răng. Các răng không cắt thẳng song song với trục mà được gia công nghiêng một góc beta so với đường sinh của bánh răng.
Góc nghiêng beta chính là yếu tố kỹ thuật then chốt. Yếu tố này định hình toàn bộ đặc tính vận hành và khả năng chịu tải của bộ truyền bánh răng trụ răng nghiêng trong thực tế.
Quá trình ăn khớp tuần tự tạo nên sự vận hành êm ái khác biệt hoàn toàn với răng thẳng.
Khi hai bánh răng tiến hành ăn khớp, diện tích tiếp xúc không diễn ra đồng thời trên toàn bộ chiều rộng mặt răng. Điểm tiếp xúc bắt đầu tại một góc đầu răng rồi lan dần theo đường chéo cho đến khi thoát khớp.
Sự tiếp xúc tuần tự này giúp loại bỏ hiện tượng va đập đột ngột giữa các răng. Nhờ đó bộ truyền hoạt động cực kỳ mượt mà và giảm thiểu tối đa tiếng ồn.
Tuy nhiên chính góc nghiêng của răng làm phát sinh một lực dọc trục có xu hướng đẩy bánh răng trượt dọc theo thân trục. Lực này đòi hỏi gối đỡ phải được thiết kế tính toán kỹ lưỡng.
Góc nghiêng beta càng lớn thì bộ truyền vận hành càng êm và chịu tải tốt. Tuy nhiên lực dọc trục sinh ra cũng lớn hơn, đòi hỏi hệ thống gối đỡ phải được gia cố chắc chắn.
Ưu điểm và nhược điểm của bánh răng trụ răng nghiêng
Đánh giá hai mặt ưu nhược điểm giúp kỹ sư đưa ra phương án thiết kế phù hợp.
Những điểm mạnh vượt trội giúp loại bánh răng này chiếm ưu thế trong ngành chế tạo máy.
Khả năng chịu tải trọng lớn là ưu điểm hàng đầu của thiết bị. Nhờ chiều dài đường tiếp xúc của cặp răng lớn hơn nên ứng suất tiếp xúc trên mặt răng giảm xuống đáng kể.
Độ êm khi vận hành cao hơn hẳn so với răng thẳng. Điều này cho phép hệ thống làm việc ở tốc độ quay cao mà vẫn duy trì độ tĩnh lặng tuyệt vời.
Hiệu suất truyền động của bộ truyền luôn đạt mức rất cao. Chỉ số hiệu suất thường dao động mượt mà từ 96% đến 99,5% tùy thuộc vào độ chính xác gia công.
Nhược điểm cần lưu ý khi thiết kế
Cần nắm rõ các hạn chế để có giải pháp khắc phục hiệu quả trong thực tế.
Sự xuất hiện của lực dọc trục là nhược điểm cố hữu lớn nhất. Lực này làm tăng tải trọng tác động lên các ổ đỡ trục trong quá trình hoạt động.
Chi phí gia công chế tạo bánh răng nghiêng cao hơn bánh răng thẳng do đòi hỏi máy công cụ hiện đại và kỹ thuật phức tạp. Việc lắp ráp cũng đòi hỏi độ chính xác cao hơn.
Hà Thanh Motor sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực động cơ – cơ khí. Chúng tôi luôn sẵn sàng hỗ trợ quý khách hàng chọn lựa phương án truyền động tối ưu qua hotline 0936.735.929 hoặc 0981.196.145.
So sánh bánh răng trụ nghiêng và bánh răng trụ thẳng
Bảng so sánh dưới đây phân tích sự khác biệt kỹ thuật giữa hai loại bánh răng phổ biến.
Chọn đúng bánh răng cho hộp giảm tốc để đạt hiệu suất cao.
Thông số kỹ thuật và công thức tính toán bánh răng
Nắm vững các thông số hình học là cơ sở để tính toán thiết kế chính xác.
Module răng, số răng và góc nghiêng
Ba thông số quan trọng nhất quyết định đến kích thước và khả năng làm việc của bánh răng.
Module pháp m xác định kích thước cơ bản của răng theo phương pháp tuyến. Số răng Z kết hợp với module sẽ quyết định đến tỷ số truyền toàn bộ hệ thống.
Góc nghiêng beta ảnh hưởng trực tiếp đến độ êm và lực dọc trục. Thông thường góc nghiêng được thiết kế nằm trong khoảng từ 8 độ đến 25 độ.

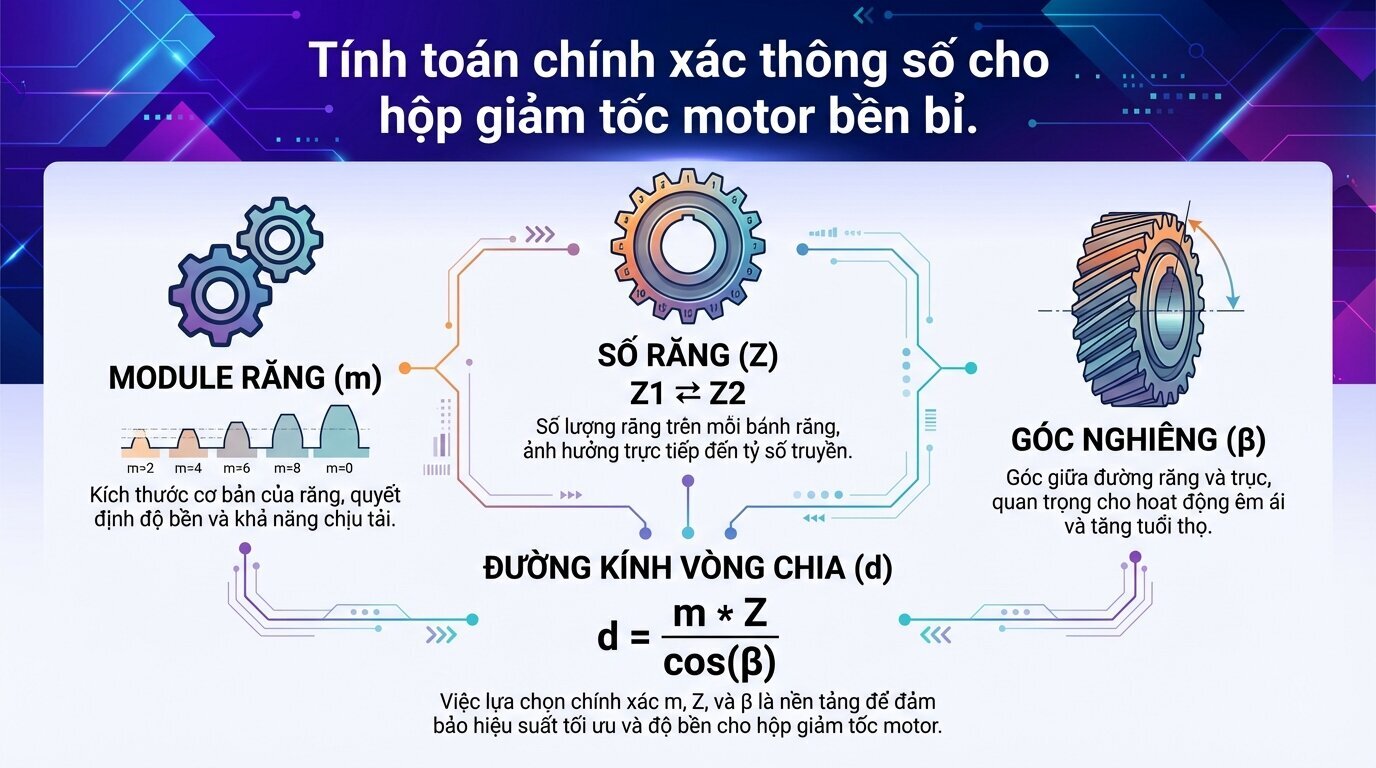

Tính toán chính xác thông số cho hộp giảm tốc motor bền bỉ.
Công thức tính toán đường kính vòng chia
Đường kính vòng chia là thông số nền tảng để xác định khoảng cách tâm giữa hai trục.
Đường kính vòng chia d được tính toán chính xác theo công thức sau:
d = (m * Z) / cos(β)
Trong đó d là đường kính vòng chia đo bằng milimet. m là module pháp của răng.
Z là số răng của bánh răng cần tính. beta là góc nghiêng của răng tính theo đơn vị độ.
Góc nghiêng beta càng lớn thì đường kính vòng chia càng tăng so với bánh răng thẳng cùng số răng và module. Lựa chọn góc nghiêng hợp lý giúp tối ưu hóa kích thước tổng thể của hộp số.
Ứng dụng thực tế của bánh răng trụ răng nghiêng ở đâu?
Nhờ các đặc tính cơ học vượt trội, dòng bánh răng này được ứng dụng rộng rãi khắp các ngành công nghiệp.
Trong các loại hộp giảm tốc công nghiệp
Hộp giảm tốc là thiết bị ứng dụng phổ biến nhất của bánh răng nghiêng.
Bánh răng nghiêng là trái tim của các bộ giảm tốc motor sử dụng trong nhà máy chế biến, dây chuyền băng tải và cẩu trục nâng hạ.
Các thiết bị như hộp giảm tốc cơ khí, hộp số motor giảm tốc, hộp số giảm tốc động cơ đều đạt hiệu suất cao nhờ kết cấu răng nghiêng.
Dù là các sản phẩm hộp giảm tốc giá rẻ hay hộp giảm tốc trung quốc, việc sử dụng bánh răng nghiêng chất lượng vẫn giúp tăng cường độ bền vận hành.

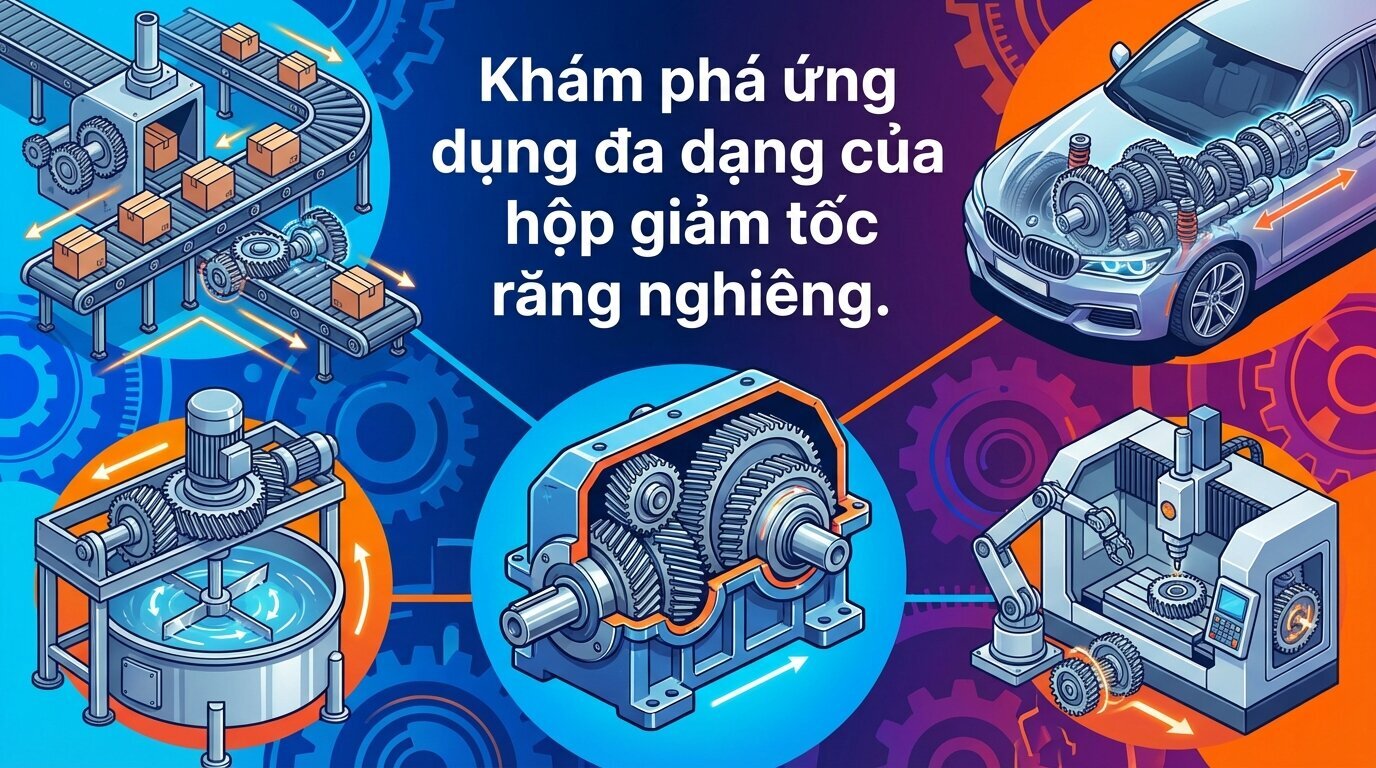

Khám phá ứng dụng đa dạng của hộp giảm tốc răng nghiêng.
Trong hộp số ô tô và phương tiện giao thông
Yêu cầu về độ yên tĩnh và chuyển số mượt mà khiến bánh răng nghiêng trở thành lựa chọn bắt buộc.
Trong hệ thống hộp số ô tô hay hộp số motor xe máy, các bánh răng nghiêng giúp loại bỏ tiếng ồn khó chịu trong khoang cabin khi di chuyển ở tốc độ cao.
Khả năng chịu mỏi tốt giúp hộp số hoạt động liên tục hàng trăm ngàn kilomet mà không gặp sự cố nghiêm trọng.
Trong các máy móc cơ khí chính xác
Độ ổn định chuyển động là tiêu chí hàng đầu của dòng máy công cụ CNC.
Máy cắt kim loại, máy in công nghiệp và máy dệt tự động đòi hỏi độ chính xác truyền động cực cao. Bánh răng nghiêng giúp giảm thiểu tối đa sai số tích lũy.
Nhờ chuyển động không bị ngắt quãng, chất lượng bề mặt sản phẩm gia công luôn đạt độ hoàn thiện cao nhất.
Trong một số hệ thống tải trọng cực nặng, người ta sử dụng bánh răng chữ V. Đây là sự kết hợp của hai dải bánh răng nghiêng ngược chiều giúp triệt tiêu hoàn toàn lực dọc trục.
Giải pháp lựa chọn và bảo dưỡng hộp số giảm tốc hiệu quả
Bảo dưỡng định kỳ và chọn đúng thiết bị giúp hệ thống hoạt động bền bỉ theo thời gian.
Khi tìm kiếm các đơn vị cung cấp hộp số giảm tốc, bạn cần chú ý đến công suất motor, tỷ số truyền và hệ số làm việc thực tế.
Dầu bôi trơn đóng vai trò giải nhiệt và giảm ma sát cho các mặt răng nghiêng. Cần thay dầu định kỳ theo hướng dẫn của nhà sản xuất để tránh mài mòn răng sớm.
Nên kiểm tra định kỳ độ rơ dọc trục của hệ thống gối đỡ. Việc phát hiện sớm hư hỏng của ổ bi sẽ bảo vệ bộ hộp số giảm tốc khỏi sự cố nghiêm trọng.
Hà Thanh Motor là đơn vị hàng đầu chuyên tư vấn và phân phối các loại hộp giảm tốc motor chất lượng cao. Đội ngũ kỹ thuật tận tâm luôn sẵn sàng giải đáp thắc mắc của bạn qua hotline 0936.735.929 – 0981.196.145.
Câu hỏi thường gặp (FAQ)
Bánh răng trụ răng nghiêng có ưu điểm gì nổi bật so với bánh răng thẳng?
Bánh răng trụ răng nghiêng vận hành êm ái hơn, ít tiếng ồn và chịu tải trọng lớn hơn nhiều so với bánh răng thẳng. Điều này nhờ vào diện tích tiếp xúc mặt răng rộng hơn và quá trình ăn khớp diễn ra tuần tự, mượt mà.
Nhược điểm lớn nhất của bánh răng nghiêng là gì và khắc phục ra sao?
Nhược điểm chính là phát sinh lực dọc trục có xu hướng đẩy bánh răng trượt khỏi trục. Để khắc phục, hệ thống gối đỡ cần trang bị thêm các loại ổ bi hoặc ổ đũa chặn chuyên dụng, hoặc sử dụng bánh răng chữ V.
Bánh răng nghiêng thường được ứng dụng ở đâu trong thực tế?
Loại bánh răng này được sử dụng rộng rãi trong các bộ hộp giảm tốc công nghiệp, hộp số ô tô, xe máy, và các máy móc cơ khí chính xác như máy CNC, máy in hay dây chuyền băng tải.
Góc nghiêng (beta) của bánh răng nghiêng ảnh hưởng thế nào đến vận hành?
Góc nghiêng càng lớn thì bộ truyền vận hành càng êm và khả năng chịu tải càng cao. Tuy nhiên, lực dọc trục sinh ra cũng lớn hơn, đòi hỏi hệ thống gối đỡ trục phải được gia cố chắc chắn hơn.
Làm thế nào để kéo dài tuổi thọ cho hộp giảm tốc dùng bánh răng nghiêng?
Bạn nên thay dầu bôi trơn định kỳ để giảm ma sát, giải nhiệt mặt răng và thường xuyên kiểm tra độ rơ dọc trục của gối đỡ nhằm phát hiện sớm hư hỏng của ổ bi.
Kết luận
Tóm tắt vai trò then chốt của bánh răng nghiêng trong cơ khí chế tạo.
Bánh răng trụ răng nghiêng là giải pháp truyền động tối ưu nhờ khả năng chịu tải trọng lớn, vận hành mượt mà và hiệu suất cao. Mặc dù chi phí chế tạo lớn hơn và phát sinh lực dọc trục, những ưu điểm mà chúng mang lại hoàn toàn vượt trội. Đây là thành phần cốt lõi trong các hệ thống hộp giảm tốc hiện đại.
