Gia công cơ khí chính xác đòi hỏi sự tỉ mỉ trong từng công đoạn chế tạo linh kiện truyền động. Cách tiện puly là quy trình tạo hình bánh đai trên máy tiện nhằm đảm bảo sự tương thích hoàn hảo với dây curoa. Phương pháp này đóng vai trò then chốt trong việc duy trì hiệu suất vận hành ổn định và giảm thiểu hao mòn cho các hệ thống máy móc công nghiệp hiện nay.
Nắm vững cách tiện puly giúp tối ưu hóa hiệu suất truyền động.
Lựa chọn vật liệu phù hợp là yếu tố tiên quyết để đảm bảo độ bền puly.
Bản vẽ kỹ thuật chi tiết giúp kiểm soát sai số kích thước rãnh và trục.
Tốc độ cắt và bước tiến dao ảnh hưởng trực tiếp đến độ bóng bề mặt.
Tuân thủ các quy tắc an toàn lao động khi vận hành máy tiện vạn năng.
Dưới đây là những phân tích chuyên sâu về kỹ thuật và quy trình thực hiện gia công puly một cách chuyên nghiệp tại Hà Thanh Motor.
Tại sao cách tiện puly cần đạt độ chính xác tuyệt đối?
Puly là một phần quan trọng trong hệ thống truyền động, nơi nó giúp truyền lực từ động cơ điện đến các thiết bị khác. Nếu puly không được gia công chính xác, có thể dẫn đến sự mất mát năng lượng và hiệu suất truyền động kém.
Việc không khớp kích thước giữa bánh đai và dây curoa gây ra ma sát không cần thiết. Điều này làm tăng nhiệt độ vận hành và đẩy nhanh quá trình lão hóa của các linh kiện cao su đi kèm.
Puly không chính xác có thể gây ra rung lắc trong quá trình vận hành, dẫn đến tình trạng không ổn định. Điều này không chỉ ảnh hưởng đến hiệu suất làm việc mà còn có thể gây ra tai nạn hoặc hư hại thiết bị.
Gia công chính xác ngay từ đầu giúp giảm thiểu số lần sửa chữa hoặc thay thế. Tiết kiệm thời gian và chi phí cho doanh nghiệp cũng đồng nghĩa với việc cải thiện hiệu suất sản xuất tổng thể.
Sự sai lệch dù chỉ 0.1mm ở góc rãnh puly cũng có thể làm giảm 15% tuổi thọ của dây đai truyền động do hiện tượng trượt cơ học.
Các thông số kỹ thuật cần thiết trong cách tiện puly
Trước khi bắt đầu quy trình gia công, thợ cơ khí phải xác định rõ các thông số hình học của bánh đai. Mỗi loại dây đai như A, B, C, hay SPZ đều yêu cầu một biên dạng rãnh riêng biệt.
Đường kính ngoài và đường kính bước là hai khái niệm dễ nhầm lẫn nhưng cực kỳ quan trọng. Đường kính bước xác định tỷ số truyền thực tế của hệ thống máy móc khi đang hoạt động.
Góc rãnh puly thường dao động từ 32 đến 38 độ tùy thuộc vào đường kính bánh đai. Góc này phải được tính toán sao cho dây đai bám chặt vào thành rãnh mà không bị kẹt cứng.
Để được tư vấn kỹ thuật chuyên sâu về các loại puly đặc chủng, quý khách vui lòng liên hệ Hà Thanh Motor qua hotline 0936.735.929 hoặc 0981.196.145 để nhận hỗ trợ nhanh nhất.

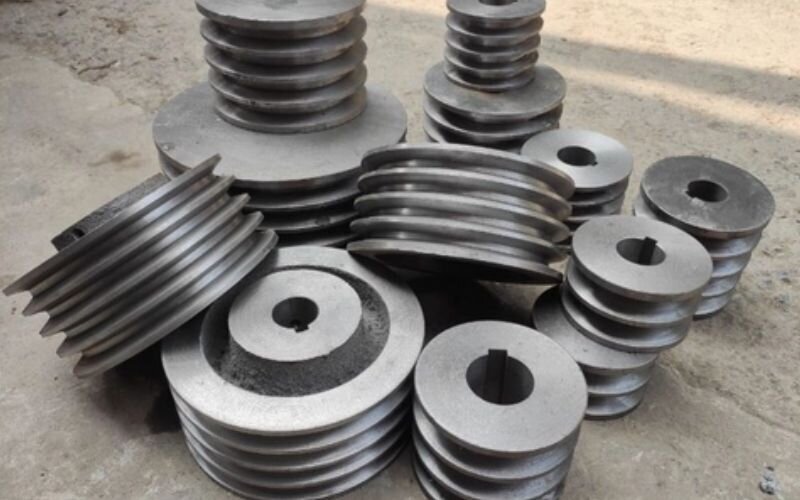

Vì sao cách tiện puly cần thực hiện chính xác?
Hướng dẫn chi tiết các bước thực hiện cách tiện puly
Cách tiện puly là một quy trình quan trọng trong gia công cơ khí, yêu cầu sự chính xác và tỉ mỉ. Bạn cần chuẩn bị đầy đủ phôi liệu và dụng cụ cắt gọt trước khi lên máy.
Xác định loại puly và chuẩn bị phôi
Trước tiên, cần xác định loại puly mà bạn sẽ gia công như puly đơn, puly đa rãnh, hay puly đồng trục. Việc xác định đúng loại rất quan trọng vì nó ảnh hưởng đến thiết kế và thông số kỹ thuật.
Lựa chọn vật liệu là bước tiếp theo dựa trên yêu cầu chịu tải của hệ thống. Gang xám là vật liệu phổ biến nhất nhờ khả năng chịu mài mòn tốt và tự bôi trơn bề mặt.
Sử dụng bản vẽ kỹ thuật chi tiết
Bước tiếp theo là chuẩn bị bản vẽ cung cấp đầy đủ thông tin về kích thước và vật liệu. Bản vẽ rõ ràng sẽ giúp thợ gia công hiểu rõ hơn về sản phẩm và quy trình thực hiện cụ thể.
Hãy chắc chắn rằng bản vẽ đã được kiểm tra kỹ lưỡng các dung sai lắp ghép. Sai sót trên giấy tờ sẽ dẫn đến việc lãng phí phôi liệu và thời gian công tác.
Gia công thô và định hình kích thước ngoài
Tiến hành kẹp phôi lên mâm cặp máy tiện và thực hiện khỏa mặt đầu để tạo chuẩn. Sau đó tiện trụ ngoài theo đường kính thiết kế với lượng dư gia công phù hợp cho bước tinh.
Khoan lỗ trục là công đoạn đòi hỏi sự đồng tâm tuyệt đối giữa đường kính ngoài và lỗ trong. Nếu lệch tâm, puly sẽ bị đảo khi quay ở tốc độ cao gây rung động mạnh.
Kỹ thuật tiện rãnh puly chuẩn xác
Đây là bước khó nhất trong cách tiện puly đòi hỏi tay nghề cao của người thợ. Sử dụng dao tiện rãnh chuyên dụng được mài đúng góc độ theo tiêu chuẩn của loại dây đai sử dụng.
Khi tiện rãnh, cần điều chỉnh tốc độ trục chính chậm lại để tránh hiện tượng rung dao. Sử dụng dung dịch làm nguội liên tục để đảm bảo bề mặt rãnh bóng mịn, không bị cháy.
Sử dụng dưỡng đo góc chuyên dụng để kiểm tra độ chính xác của rãnh ngay trên máy tiện trước khi tháo phôi.

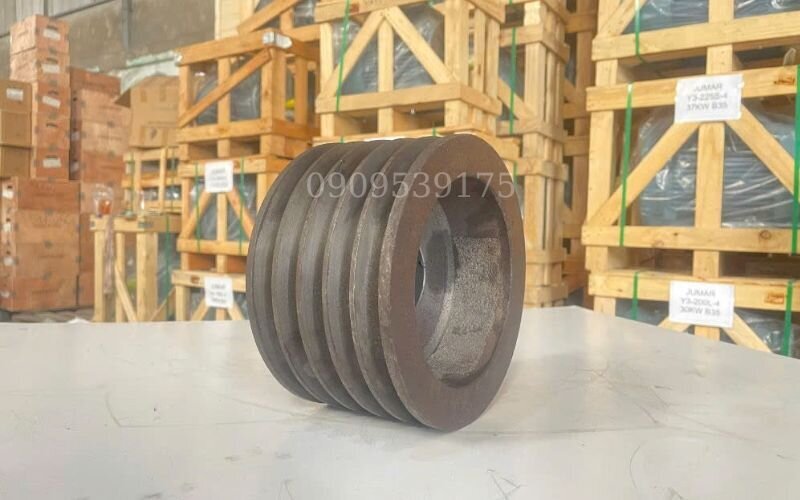

Hướng dẫn cách tiện puly
Lựa chọn vật liệu phù hợp cho gia công puly
Vật liệu đóng vai trò quyết định đến độ bền và tính ứng dụng của sản phẩm sau gia công. Tùy vào môi trường làm việc mà thợ cơ khí sẽ tư vấn loại phôi phù hợp nhất.
Hà Thanh Motor sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực động cơ – cơ khí. Chúng tôi luôn sẵn sàng hỗ trợ khách hàng lựa chọn vật liệu tối ưu.
Loại vật liệu
Ưu điểm nổi bật
Ứng dụng phổ biến
Gang xám (Cast Iron)
Chịu mài mòn tốt, giảm rung động cực hiệu quả
Máy công nghiệp nặng, động cơ điện lớn
Thép C45
Độ bền kéo cao, chịu được tải trọng va đập
Hệ thống truyền động tốc độ cao
Hợp kim nhôm
Trọng lượng nhẹ, chống ăn mòn hóa học
Thiết bị cầm tay, máy thực phẩm
Nhựa kỹ thuật
Không gây tiếng ồn, cách điện tuyệt đối
Môi trường hóa chất, tải trọng nhẹ
Lưu ý an toàn khi thực hiện cách tiện puly
An toàn lao động là ưu tiên hàng đầu trong mọi quy trình gia công cơ khí. Bạn nên luôn đeo trang bị bảo hộ như kính bảo vệ mắt và áo bảo hộ để tránh mảnh vụn kim loại.
Trước khi bắt đầu, hãy kiểm tra kỹ lưỡng máy tiện để đảm bảo rằng nó hoạt động bình thường. Kiểm tra các bộ phận như dao tiện và trục quay để tránh các lỗi kỹ thuật phát sinh.
Khi gắn nguyên liệu vào máy, cần đảm bảo rằng nó được cố định chắc chắn trên mâm cặp. Việc chọn tốc độ quay thích hợp rất quan trọng vì tốc độ quá cao có thể gây quá nhiệt.
Theo dõi nhiệt độ của phôi trong suốt quá trình thực hiện cách tiện puly để tránh biến dạng nhiệt. Nếu cảm thấy vật liệu quá nóng, hãy tạm dừng để làm nguội tự nhiên hoặc dùng nước làm mát.
Tuyệt đối không dùng tay trực tiếp lấy phôi vụn khi trục chính máy tiện đang quay để tránh tai nạn cuốn tay nguy hiểm.

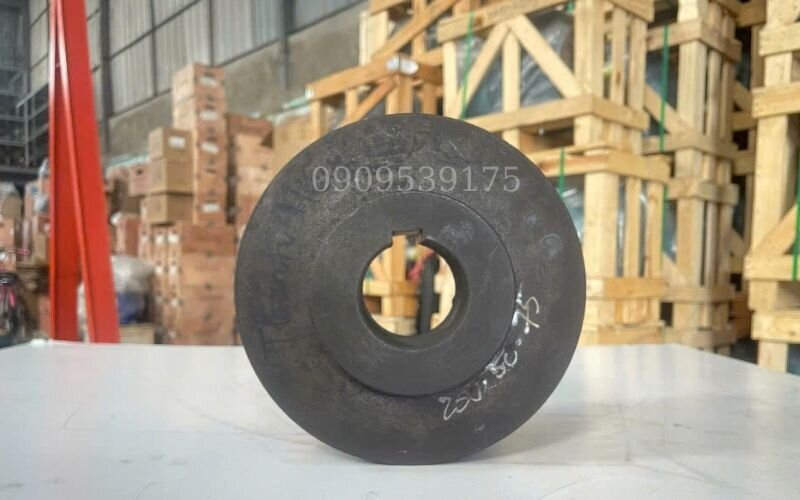

Lưu ý khi thực hiện cách tiện puly
Công thức tính toán trong quy trình gia công puly
Để đảm bảo tỷ số truyền chính xác, người thợ cần áp dụng các công thức toán học cơ bản. Mối liên hệ giữa đường kính và tốc độ quay là yếu tố không thể bỏ qua.
Công thức tính đường kính puly dựa trên tốc độ quay mong muốn như sau: D2 = (D1 * n1) / n2. Trong đó D là đường kính và n là số vòng quay mỗi phút của các trục.
Việc tính toán vận tốc dây đai cũng rất quan trọng để đảm bảo không vượt quá giới hạn bền. Công thức tính vận tốc là: V = (pi * D * n) / 60000 đơn vị mét trên giây.
Nếu bạn đang gặp khó khăn trong việc tính toán thông số kỹ thuật, Hà Thanh Motor sẽ hỗ trợ miễn phí qua số 0936.735.929. Chúng tôi cam kết mang lại giải pháp tối ưu nhất cho hệ thống của bạn.
Ưu điểm và nhược điểm của việc tự gia công puly
Tự thực hiện cách tiện puly giúp doanh nghiệp chủ động được nguồn linh kiện thay thế tức thời. Tuy nhiên, phương pháp này cũng tồn tại những thách thức về mặt kỹ thuật và thiết bị.
Ưu điểm lớn nhất là khả năng tùy chỉnh kích thước puly theo thực tế máy móc cũ. Bạn có thể chế tạo những loại puly không còn bán sẵn trên thị trường với chi phí phôi liệu rẻ.
Nhược điểm nằm ở yêu cầu về độ chính xác và trang thiết bị đo lường hiện đại. Nếu máy tiện bị rơ lỏng hoặc tay nghề thợ chưa cao, sản phẩm ra đời sẽ dễ gây hỏng dây đai và ổ bi động cơ.
Bên cạnh đó, việc gia công thủ công thường tốn nhiều thời gian hơn so với sản xuất hàng loạt trên máy CNC. Do đó, với các đơn hàng số lượng lớn, việc đặt hàng tại các đơn vị chuyên nghiệp là lựa chọn thông minh hơn.

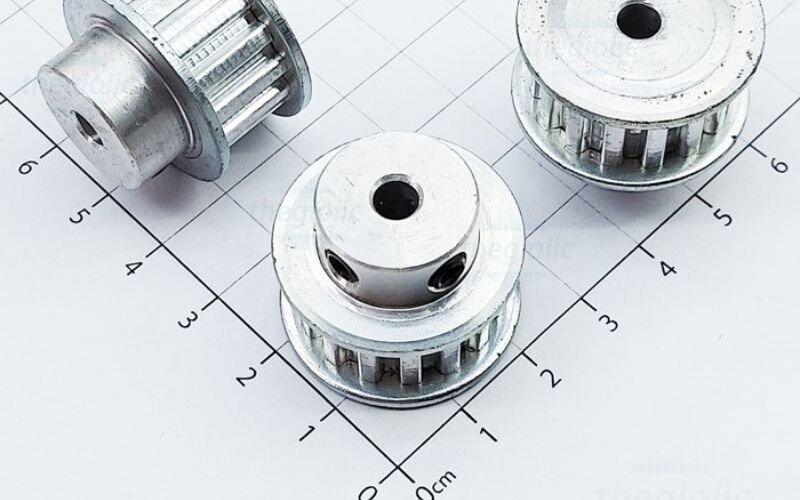

Kích thước puly
Mua puly ở đâu uy tín và chất lượng?
Nếu bạn không có đủ trang thiết bị để thực hiện cách tiện puly tại nhà, việc tìm kiếm đơn vị cung ứng uy tín là giải pháp tối ưu. Thị trường hiện nay có rất nhiều lựa chọn từ hàng nhập khẩu đến sản xuất nội địa.
Các cửa hàng chuyên cung cấp thiết bị công nghiệp thường có sẵn các loại puly tiêu chuẩn. Bạn nên chọn những nơi có cam kết về chất lượng vật liệu và thông số kỹ thuật rõ ràng.
Tại Việt Nam, Hà Thanh Motor là một trong những địa chỉ đáng tin cậy cung cấp puly motor chuyên nghiệp. Chúng tôi cung cấp các sản phẩm chất lượng cao với chính sách bảo hành lên tới 12 tháng.
Đội ngũ nhân viên tư vấn tại Hà Thanh Motor luôn sẵn sàng hỗ trợ và chăm sóc khách hàng tận tình. Tại đây, bạn có thể tìm thấy đa dạng mẫu mã đáp ứng nhu cầu từ công nghiệp nặng đến dân dụng.
Sau khi hoàn tất cách tiện puly, công đoạn kiểm tra cuối cùng cực kỳ quan trọng. Sử dụng thước cặp và pan me để đo lại độ chuẩn của lỗ trục và đường kính ngoài.
Kiểm tra độ đảo mặt đầu và độ đảo hướng tâm bằng đồng hồ so ngay trên máy tiện. Một chiếc puly đạt chuẩn không được có độ đảo vượt quá giới hạn cho phép của nhà sản xuất.
Thử nghiệm độ bám của dây curoa vào rãnh puly để đảm bảo góc nghiêng đã chính xác. Bề mặt tiếp xúc phải đều và không có các vết gờ sắc nhọn làm xước dây đai.
Gia công puly tại Hà Thanh Motor luôn đi kèm bước kiểm soát chất lượng nghiêm ngặt giúp thiết bị của khách hàng vận hành êm ái nhất.
Câu hỏi thường gặp
Tại sao cần thực hiện cách tiện puly đạt độ chính xác tuyệt đối?
Gia công puly chính xác giúp đảm bảo sự tương thích hoàn hảo với dây curoa, giảm ma sát và nhiệt độ khi vận hành. Điều này giúp tối ưu hiệu suất truyền động, giảm rung lắc và kéo dài tuổi thọ cho cả linh kiện, tránh lãng phí năng lượng và chi phí sửa chữa.
Nên chọn vật liệu nào là tốt nhất khi gia công puly?
Tùy vào nhu cầu mà bạn chọn phôi phù hợp. Gang xám là lựa chọn phổ biến nhất nhờ khả năng chịu mài mòn và giảm rung tốt. Thép C45 dùng cho tải trọng va đập cao, còn hợp kim nhôm hoặc nhựa kỹ thuật thường dùng cho các thiết bị nhẹ, chống ăn mòn.
Công đoạn nào là khó nhất trong cách tiện puly?
Tiện rãnh puly là bước đòi hỏi kỹ thuật cao nhất. Người thợ phải mài dao đúng góc độ tiêu chuẩn (32-38 độ) và điều chỉnh tốc độ máy phù hợp để rãnh không bị cháy, đảm bảo dây đai bám chặt mà không bị kẹt cứng hay trượt cơ học.
Cần lưu ý những gì về an toàn khi vận hành máy tiện puly?
Bạn cần trang bị đầy đủ kính và áo bảo hộ, kiểm tra máy kỹ lưỡng trước khi chạy. Luôn cố định phôi chắc chắn trên mâm cặp và tuyệt đối không dùng tay lấy phôi vụn khi trục chính đang quay để tránh các tai nạn lao động nguy hiểm.
Cách kiểm tra chất lượng puly sau khi hoàn tất gia công?
Sử dụng thước cặp, pan me đo kích thước lỗ trục và đường kính ngoài. Dùng đồng hồ so để kiểm tra độ đảo hướng tâm và mặt đầu. Cuối cùng, hãy thử độ bám của dây curoa vào rãnh để đảm bảo bề mặt tiếp xúc mịn, không có gờ sắc nhọn.
Kết luận
Cách tiện puly là quy trình kỹ thuật yêu cầu sự kết hợp giữa kiến thức cơ khí và kỹ năng vận hành máy thuần thục. Việc tuân thủ các bước từ chuẩn bị bản vẽ đến kiểm tra sau gia công giúp đảm bảo hiệu suất và độ bền tối đa cho hệ thống truyền động. Hãy luôn đặt yếu tố chính xác và an toàn lên hàng đầu để đạt được kết quả tốt nhất. Hà Thanh Motor hy vọng bài viết này đã cung cấp đầy đủ thông tin hữu ích cho công việc của bạn.
