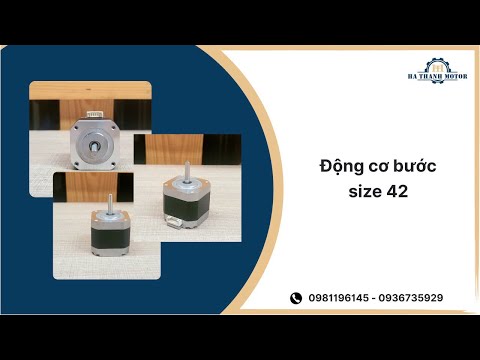

Động cơ bước size 42

Động cơ bước size 42 thuộc dòng động cơ điện (motor điện) đặc biệt, là thiết bị cơ điện tử lai chuyên dụng để biến đổi các xung điện kỹ thuật số thành chuyển động quay cơ học với góc bước tiêu chuẩn 1.8 độ (tương đương 200 bước/vòng). Với mô-men xoắn vừa phải và kích thước gọn nhẹ, động cơ bước (motor bước) này thường kết hợp driver microstep để tăng độ mịn chuyển động, giảm rung và tối ưu hiệu suất trong các hệ thống tải nhỏ.

Thiết kế tổng quan động cơ bước size 42

Động cơ bước size 42 có dạng thân vuông tiêu chuẩn với kích thước mặt bích vuông 42x42mm, chiều dài thân đa dạng theo từng mức mô-men. Thân máy được ghép từ các lá thép kỹ thuật điện sơn đen tĩnh điện hoặc để màu kim loại tự nhiên, giúp tản nhiệt thụ động hiệu quả. Vỏ kim loại chắc chắn, trục ra đặt chính giữa và đầu dây tín hiệu bố trí phía sau giúp động cơ dễ lắp đặt trong các không gian hẹp và các module cơ khí nhỏ gọn.

Cấu tạo động cơ bước size 42

Để đạt được sự ổn định và chính xác trong một hình hài nhỏ bé, động cơ bước size 42 được cấu thành từ các vật liệu từ tính chọn lọc và gia công cơ khí chính xác:

• Stator (Cuộn dây): Gồm các lá thép silic mỏng ghép lại nhằm giảm dòng xoáy (dòng Foucault), kết hợp với cuộn dây đồng nguyên chất tiết diện nhỏ nhưng mật độ quấn cao, giúp tạo từ trường mạnh và chịu nhiệt tốt.
• Rotor (Nam châm): Trục thép gắn nam châm vĩnh cửu có rãnh răng vi cấp, giúp tương tác từ trường chính xác với stator để tạo ra các bước chuyển động dứt khoát, không bị trượt.
• Hệ thống bạc đạn (Vòng bi): Sử dụng vòng bi cầu rãnh sâu chất lượng cao ở hai đầu trục 5mm, đảm bảo trục quay trơn tru, giảm thiểu tiếng ồn ma sát và tăng tuổi thọ động cơ.
• Mặt bích (Flange): Hợp kim nhôm đúc chính xác với 4 lỗ ốc chuẩn NEMA 17, giúp gá lắp dễ dàng lên các thanh nhôm định hình (V-slot) hoặc các chi tiết nhựa in 3D.

Ứng dụng động cơ bước size 42

Động cơ bước size 42 hay gặp nhất là dòng động cơ bước 2 pha, 4 dây với kích thước nhỏ và khả năng điều khiển linh hoạt, được ứng dụng trong nhiều ngành công nghiệp:

• Máy in 3D (FDM Printers): Ứng dụng phổ biến nhất, dùng để dẫn động trục X, Y, Z và bộ đùn nhựa cho các dòng máy như Ender 3, Prusa i3…
• Máy khắc laser mini: Điều khiển đầu laser di chuyển chính xác để khắc gỗ, cắt giấy, khắc da với độ chi tiết cao mà không cần lực cắt lớn.
• Robot và xe tự hành: Dùng cho các khớp cánh tay robot nhỏ hoặc bánh xe của robot dò đường, robot giải mê cung trong các cuộc thi sáng tạo.
• Thiết bị y tế và camera: Điều chỉnh tiêu cự ống kính tự động, bàn xoay chụp sản phẩm hoặc các bơm tiêm điện tự động yêu cầu lượng thuốc chính xác.

Ưu điểm nổi bật động cơ bước size 42

Không chỉ nhỏ gọn, động cơ bước size 42 còn sở hữu nhiều ưu điểm quan trọng giúp tối ưu độ chính xác, độ ổn định và chi phí đầu tư cho người dùng như:

• Kích thước chuẩn hóa: Chuẩn NEMA 17 quốc tế giúp việc thay thế, nâng cấp linh kiện hoặc thiết kế gá đặt trở nên cực kỳ đơn giản và linh hoạt cho người dùng DIY.
• Vận hành êm ái: Công nghệ chế tạo rotor độ chính xác cao giúp giảm thiểu độ rung và tiếng ồn cộng hưởng, đặc biệt quan trọng khi máy in 3D hoạt động liên tục trong môi trường văn phòng hoặc gia đình.
• Tiết kiệm năng lượng: Dòng tiêu thụ thấp (thường dưới 1.5A) giúp động cơ hoạt động mát mẻ, không gây quá tải nhiệt cho các bo mạch điều khiển nhỏ gọn.
• Chi phí tối ưu: Là dòng động cơ bước có tỷ lệ giá thành/hiệu năng tốt nhất thị trường, phù hợp cho cả sản xuất máy móc hàng loạt lẫn các dự án sinh viên nghiên cứu.
