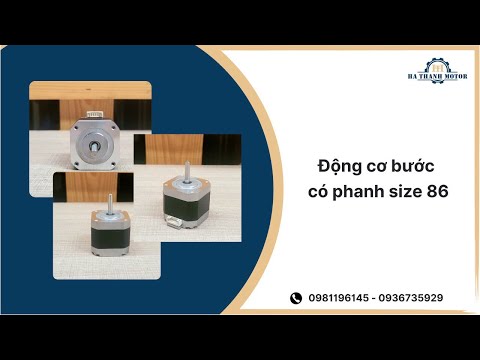

Động cơ bước có phanh size 86

Động cơ bước có phanh size 86 thuộc dòng động cơ điện (motor điện) đặc biệt, bao gồm thân động cơ NEMA 34 công suất lớn và bộ phanh từ gắn đồng trục ở phía đuôi. Cấu trúc này cho phép động cơ bước (motor bước) vừa thực hiện chuyển động theo từng xung điều khiển, vừa khóa trục cơ học khi ngắt nguồn, giúp động cơ hoạt động ổn định, đặc biệt hiệu quả trong các hệ nâng hạ, trục Z CNC hoặc cơ cấu thẳng đứng.

Thiết kế tổng quan động cơ bước có phanh size 86

Động cơ bước có phanh size 86 có kết cấu vững chắc với thân máy chính hình hộp vuông kích thước chuẩn 86mm x 86mm (NEMA 34). So với bản tiêu chuẩn, phiên bản này có chiều dài lớn hơn đáng kể do tích hợp cụm phanh từ hình trụ tròn phía sau đuôi. Vỏ động cơ và vỏ phanh đều được chế tạo từ hợp kim nhôm sơn tĩnh điện màu đen nhám đồng bộ, tản nhiệt tốt. Mặt bích trước sáng bóng với trục cốt dương (thường là 14mm) có rãnh then, đi kèm là hai cụm dây dẫn riêng biệt: dây pha động cơ (4 dây) và dây nguồn nuôi phanh (2 dây).

Cấu tạo động cơ bước có phanh size 86

Động cơ bước có phanh size 86 là sự kết hợp của hai module chính xác hoạt động đồng bộ: phần động lực tạo chuyển động và phần phanh giữ an toàn:

• Phần động cơ bước: Sử dụng cấu trúc NEMA 34 tiêu chuẩn với stator quấn dây đồng chịu nhiệt và rotor nam châm đất hiếm lực từ mạnh. Điểm khác biệt là trục động cơ được chế tạo dài xuyên suốt ra phía sau đuôi để gắn kết với đĩa phanh.
• Phần phanh từ: Gồm cuộn hút nam châm điện sử dụng điện áp 24VDC, hệ thống lò xo nén chịu lực và đĩa ma sát (bố thắng).
• Cơ chế liên kết: Đĩa phanh được gắn chặt vào trục sau của motor thông qua khớp nối then hoa hoặc phe cài. Khi lò xo ép đĩa phanh vào vỏ cố định, ma sát nghỉ sinh ra sẽ giữ chặt trục motor, ngăn không cho nó xoay dưới tác động của trọng lực.

Ứng dụng động cơ bước có phanh size 86

Việc tích hợp phanh giúp dòng motor bước có phanh size 86 này trở thành giải pháp bắt buộc cho các ứng dụng chịu tác động của trọng lực hoặc ngoại lực lớn khi dừng, điều mà motor thường không làm được:

• Trục Z máy CNC & plasma: Giữ đầu cắt nặng hàng chục kg không bị tụt xuống đâm hỏng phôi hoặc gãy mũi dao khi máy tắt điện đột ngột hoặc kết thúc ca làm việc.
• Hệ thống thang nâng và tời hàng: Ứng dụng trong các cơ cấu nâng hạ tự động hóa, đảm bảo hàng hóa đứng yên tại vị trí mong muốn lơ lửng trên cao mà không bị trôi ngược.
• Cánh tay robot: Giữ cố định các khớp xoay chịu tải trọng lớn, giúp robot giữ nguyên tư thế đóng băng khi ngắt nguồn năng lượng, đảm bảo an toàn cho người thao tác xung quanh.
• Máy đóng gói trục đứng: Kiểm soát thanh hàn nhiệt di chuyển dọc, ngăn chặn thanh hàn rơi xuống làm hỏng màng bao bì khi dừng máy.

Ưu điểm nổi bật động cơ bước có phanh size 86

Xét trên góc độ kỹ thuật và hiệu quả đầu tư, động cơ bước này do Hà Thanh Motor cung cấp mang lại nhiều lợi thế rõ rệt:

• An toàn tuyệt đối: Cơ chế phanh “thường đóng” (mất điện là phanh) đảm bảo an toàn 100% cho thiết bị và sản phẩm. Đây là tiêu chuẩn bắt buộc trong an toàn công nghiệp đối với các trục thẳng đứng.
• Lực giữ phanh mạnh mẽ: Mô-men phanh được thiết kế tương đương hoặc lớn hơn mô-men xoắn của động cơ (thường từ 4Nm đến 12Nm), đảm bảo khóa cứng vị trí ngay cả khi đang mang tải nặng nhất.
• Phản hồi tức thời: Thời gian đóng/mở phanh cực nhanh (tính bằng mili-giây), đồng bộ hoàn hảo với tín hiệu điều khiển enable/disable của driver, giúp máy vận hành mượt mà, không bị kẹt hay giật cục.
• Tuổi thọ cao và it bảo trì: Do phanh chủ yếu hoạt động ở trạng thái tĩnh (giữ trục khi đã dừng quay), má phanh rất ít bị mài mòn so với các loại phanh động (phanh khi đang quay), giúp thiết bị bền bỉ theo thời gian mà không cần thay thế bố thắng thường xuyên.
