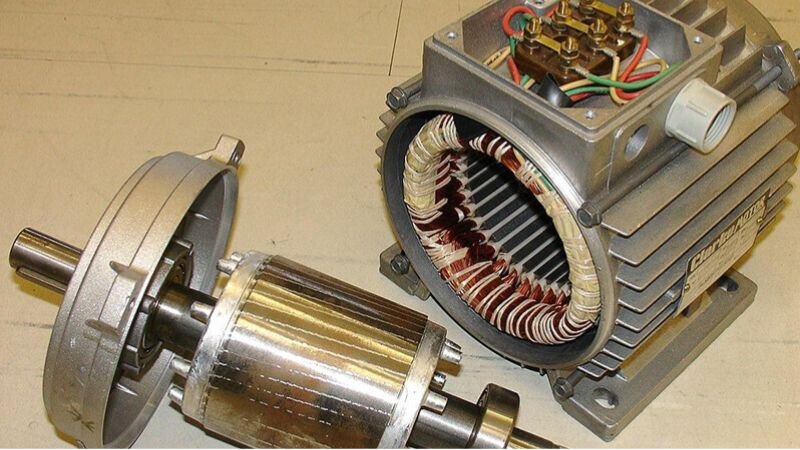

Bạn muốn khám phá thế giới điện từ và hiểu rõ hơn về nguyên lý hoạt động của các thiết bị điện? Stato là một thành phần quan trọng trong động cơ điện! Bài viết này sẽ cung cấp thông tin chi tiết về stato là gì, chức năng, cấu tạo và những điều cần biết về bộ phận này. Hiểu rõ về stato giúp bạn nắm vững kiến thức về động cơ điện, phục vụ cho học tập, nghiên cứu và công việc.
Trong thế giới động cơ điện, stato đóng vai trò then chốt, là bộ phận cố định tạo ra từ trường. Vậy stato là gì? Hãy cùng tìm hiểu sâu hơn về thành phần quan trọng này trong động cơ điện.
Sau đây sẽ đi tìm hiểu Stato là gì? Hay còn gọi là phần cảm, là bộ phận cố định của động cơ điện, có chức năng tạo ra từ trường. Từ trường này tương tác với từ trường do rotor (phần quay) tạo ra, sinh ra lực điện từ, làm quay rotor và tạo ra công cơ học. Stato là một phần không thể thiếu trong hầu hết các loại động cơ điện, từ động cơ DC (động cơ một chiều) đến động cơ AC (động cơ xoay chiều).
Stato là phần gì? Đây là một câu hỏi thường gặp, và câu trả lời là stato là phần đứng yên, không chuyển động trong quá trình động cơ hoạt động. Nó bao gồm lõi thép và dây quấn, được bố trí một cách khoa học để tạo ra từ trường mạnh và ổn định.
Stato là gì? Có vai trò vô cùng quan trọng trong hoạt động của động cơ điện. Nếu không có stato, động cơ sẽ không thể tạo ra từ trường, và do đó không thể tạo ra lực điện từ để quay rotor. Nói cách khác, stato là “trái tim” của động cơ điện, quyết định khả năng hoạt động và hiệu suất của động cơ.
Chức năng chính của stato là tạo ra từ trường. Từ trường này có thể được tạo ra bằng cách sử dụng nam châm vĩnh cửu (trong động cơ DC nhỏ) hoặc bằng cách cho dòng điện chạy qua dây quấn (trong động cơ AC và động cơ DC lớn). Chất lượng của stato, bao gồm vật liệu, thiết kế và quy trình sản xuất, ảnh hưởng trực tiếp đến hiệu suất, độ bền và tuổi thọ của động cơ điện.
Để hiểu sâu hơn về cấu tạo Stato là gì, chúng ta sẽ đi vào chi tiết các thành phần chính và chức năng của stato
Lõi thép stato được làm từ các lá thép kỹ thuật điện mỏng, ghép lại với nhau để giảm thiểu tổn hao do dòng điện xoáy (dòng Foucault). Các lá thép này được cách điện với nhau bằng lớp sơn cách điện mỏng. Lõi thép có hình trụ rỗng, bên trong có các rãnh để đặt dây quấn.
Vật liệu làm lõi thép thường là thép silic, có đặc tính từ thẩm cao và tổn hao từ thấp. Hình dạng và kích thước của lõi thép được thiết kế để tối ưu hóa từ trường và giảm thiểu tổn hao năng lượng.
Dây quấn stato được làm từ dây đồng hoặc dây nhôm, được quấn thành các cuộn dây và đặt trong các rãnh của lõi thép. Các cuộn dây này được kết nối với nhau theo một sơ đồ nhất định để tạo ra từ trường mong muốn. Số lượng cuộn dây, số vòng dây trên mỗi cuộn và cách kết nối các cuộn dây ảnh hưởng đến các đặc tính của động cơ, như tốc độ, mô-men xoắn và công suất.
Dây quấn stato cần phải có khả năng chịu được dòng điện lớn và nhiệt độ cao. Do đó, dây quấn thường được bọc một lớp cách điện chất lượng cao để tránh ngắn mạch và đảm bảo an toàn.
Vỏ stato bảo vệ các bộ phận bên trong và cố định stato trong động cơ. Thường làm bằng nhôm (nhẹ, tản nhiệt tốt) hoặc gang (bền, chịu lực cao). Ngoài ra, vỏ stato có các khe tản nhiệt giúp làm mát và một số loại có gân tăng cứng để nâng cao độ bền.
Sau khi đã tìm hiểu về cấu tạo stato là gì và các loại stato phổ biến, chúng ta sẽ đi sâu vào nguyên lý hoạt động của stato trong động cơ điện.
Nguyên lý hoạt động của stato phụ thuộc vào loại động cơ điện. Trong động cơ DC, stato tạo ra từ trường tĩnh bằng cách sử dụng nam châm vĩnh cửu hoặc bằng cách cho dòng điện một chiều chạy qua dây quấn. Trong động cơ AC, stato tạo ra từ trường quay bằng cách cho dòng điện xoay chiều ba pha chạy qua dây quấn. Từ trường quay này tương tác với từ trường do rotor tạo ra, sinh ra lực điện từ, làm quay rotor.
Trong động cơ AC, điện áp stato đóng vai trò quan trọng trong việc xác định cường độ từ trường và tốc độ quay của động cơ. Điện áp stato càng cao, từ trường càng mạnh và tốc độ quay càng lớn (trong một giới hạn nhất định).
Stato có nhiều loại khác nhau, tùy thuộc vào loại động cơ điện và ứng dụng cụ thể. Dưới đây là một số loại stato phổ biến:
Trong động cơ DC, stato thường được làm bằng nam châm vĩnh cửu hoặc bằng cuộn dây kích từ. Nam châm vĩnh cửu tạo ra từ trường tĩnh, trong khi cuộn dây kích từ tạo ra từ trường khi có dòng điện một chiều chạy qua. Động cơ DC sử dụng stato nam châm vĩnh cửu thường có kích thước nhỏ và công suất thấp, được sử dụng trong các ứng dụng như đồ chơi, quạt mini và các thiết bị điện tử cầm tay.
Động cơ DC sử dụng stato cuộn dây kích từ có công suất lớn hơn, được sử dụng trong các ứng dụng như máy công cụ, ô tô điện và hệ thống điều khiển công nghiệp.
Trong động cơ AC, stato là gì? Tạo ra từ trường quay bằng cách cho dòng điện xoay chiều ba pha chạy qua dây quấn. Dây quấn stato được bố trí sao cho từ trường quay tạo ra có biên độ và tốc độ không đổi. Động cơ AC có nhiều loại khác nhau, bao gồm động cơ đồng bộ và động cơ không đồng bộ. Động cơ đồng bộ có tốc độ quay bằng với tốc độ quay của từ trường, trong khi động cơ không đồng bộ có tốc độ quay nhỏ hơn tốc độ quay của từ trường.
Ngoài động cơ DC và động cơ AC, còn có nhiều loại động cơ đặc biệt khác, như động cơ bước, động cơ servo và động cơ tuyến tính. Mỗi loại động cơ này có thiết kế stato riêng, phù hợp với ứng dụng cụ thể của nó.
Ví dụ, động cơ bước có stato được chia thành nhiều cực, cho phép động cơ quay theo các bước nhỏ và chính xác. Động cơ servo có stato được thiết kế để đáp ứng nhanh chóng với các tín hiệu điều khiển. Động cơ tuyến tính có stato được trải dài theo một đường thẳng, tạo ra chuyển động thẳng thay vì chuyển động quay.
Chức năng của stato là tạo ra từ trường, nhưng vai trò của nó còn phức tạp hơn thế. Dưới đây là một số chức năng của stato quan trọng:
Đây là chức năng của stato cơ bản nhất. Từ trường do stato tạo ra tương tác với từ trường do rotor tạo ra, sinh ra lực điện từ, làm quay rotor và tạo ra công cơ học. Cường độ và hình dạng của từ trường ảnh hưởng trực tiếp đến hiệu suất và các đặc tính khác của động cơ.
Động cơ điện không chỉ tạo ra từ trường mà còn định hình và điều khiển từ trường. Hình dạng của lõi thép và cách bố trí dây quấn ảnh hưởng đến hình dạng của từ trường. Bằng cách điều chỉnh dòng điện chạy qua dây quấn, có thể điều khiển cường độ và hướng của từ trường.
Khi động cơ hoạt động, dây quấn stato sẽ nóng lên do dòng điện chạy qua. Lõi thép stato có thể giúp tản nhiệt từ dây quấn ra môi trường xung quanh, giúp làm mát động cơ và kéo dài tuổi thọ của nó. Một số động cơ có hệ thống làm mát tích hợp trong stato, sử dụng không khí hoặc chất lỏng để làm mát.

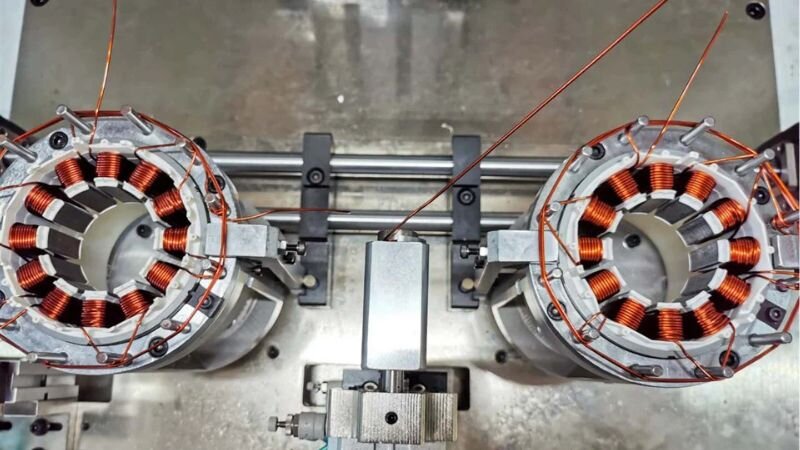

Hiệu suất của stato ảnh hưởng trực tiếp đến hiệu suất của động cơ điện. Dưới đây là một số yếu tố quan trọng ảnh hưởng đến hiệu suất của stato:
Vật liệu chế tạo lõi thép và dây quấn ảnh hưởng lớn đến hiệu suất của stato. Lõi thép nên được làm từ vật liệu có từ thẩm cao và tổn hao từ thấp, như thép silic. Dây quấn nên được làm từ vật liệu có độ dẫn điện cao, như đồng hoặc nhôm. Chất lượng của vật liệu cách điện cũng rất quan trọng để đảm bảo an toàn và độ bền của stato.
Thiết kế và cấu trúc của stato ảnh hưởng đến hình dạng và cường độ của từ trường. Lõi thép nên được thiết kế để tối ưu hóa từ trường và giảm thiểu tổn hao năng lượng. Dây quấn nên được bố trí sao cho từ trường tạo ra có biên độ và tốc độ không đổi (trong động cơ AC). Số lượng cuộn dây, số vòng dây trên mỗi cuộn và cách kết nối các cuộn dây ảnh hưởng đến các đặc tính của động cơ.
Quy trình sản xuất ảnh hưởng đến chất lượng và độ chính xác của stato. Các lá thép nên được cắt và ghép lại với nhau một cách chính xác để giảm thiểu khe hở không khí. Dây quấn nên được quấn chặt và đều để đảm bảo khả năng tản nhiệt tốt. Lớp cách điện nên được phủ đều và không có khuyết tật để đảm bảo an toàn.
Điều kiện vận hành, như nhiệt độ, độ ẩm và tải trọng, cũng ảnh hưởng đến hiệu suất của stato. Nhiệt độ cao có thể làm giảm độ bền của vật liệu cách điện và làm tăng điện trở của dây quấn. Độ ẩm cao có thể gây ra ăn mòn và rỉ sét. Tải trọng quá lớn có thể làm quá tải động cơ và gây hư hỏng motor điện.
Stato là một bộ phận quan trọng và phức tạp, do đó nó có thể gặp phải nhiều lỗi khác nhau trong quá trình vận hành. Dưới đây là một số lỗi thường gặp và cách khắc phục:
Ngắn mạch dây quấn xảy ra khi lớp cách điện giữa các vòng dây bị hỏng, làm cho dòng điện chạy trực tiếp từ vòng dây này sang vòng dây khác, gây ra quá nhiệt và cháy nổ. Nguyên nhân có thể là do nhiệt độ quá cao, độ ẩm quá cao, hoặc do vật liệu cách điện bị lão hóa. Cách khắc phục là thay thế dây quấn mới.
Hở mạch dây quấn xảy ra khi dây quấn bị đứt, làm cho dòng điện không thể chạy qua. Nguyên nhân có thể là do dây quấn bị kéo căng quá mức, hoặc do bị ăn mòn. Cách khắc phục là nối lại dây quấn bị đứt, hoặc thay thế dây quấn mới.
Chạm vỏ xảy ra khi dây quấn tiếp xúc với vỏ động cơ, làm cho vỏ động cơ bị nhiễm điện, gây nguy hiểm cho người sử dụng. Nguyên nhân có thể là do lớp cách điện bị hỏng, hoặc do dây quấn bị lỏng lẻo và chạm vào vỏ. Cách khắc phục là cách ly dây quấn khỏi vỏ động cơ, hoặc thay thế dây quấn mới.
Quá nhiệt xảy ra khi nhiệt độ của stato vượt quá giới hạn cho phép. Nguyên nhân có thể là do tải trọng quá lớn, hoặc do hệ thống làm mát bị hỏng. Quá nhiệt có thể làm giảm độ bền của vật liệu cách điện và gây ra các lỗi khác. Cách khắc phục là giảm tải trọng, hoặc sửa chữa hệ thống làm mát.
Để đảm bảo stato hoạt động ổn định và bền bỉ, cần thực hiện bảo trì và bảo dưỡng định kỳ. Dưới đây là một số công việc bảo trì và bảo dưỡng quan trọng:
Vệ sinh stato để loại bỏ bụi bẩn và các chất bẩn khác có thể gây cản trở quá trình tản nhiệt. Sử dụng chổi mềm hoặc máy hút bụi để làm sạch stato. Tránh sử dụng các chất tẩy rửa mạnh có thể làm hỏng lớp cách điện.
Kiểm tra và siết chặt các kết nối điện để đảm bảo rằng chúng không bị lỏng lẻo. Các kết nối lỏng lẻo có thể gây ra điện trở cao và làm quá nhiệt stato.
Kiểm tra và thay thế vật liệu cách điện nếu chúng bị hỏng hoặc lão hóa. Vật liệu cách điện bị hỏng có thể gây ra ngắn mạch và các lỗi khác.
Kiểm tra và bôi trơn ổ bi để đảm bảo rằng rotor quay trơn tru. Ổ bi bị khô hoặc hỏng có thể làm tăng ma sát và gây quá nhiệt stato.

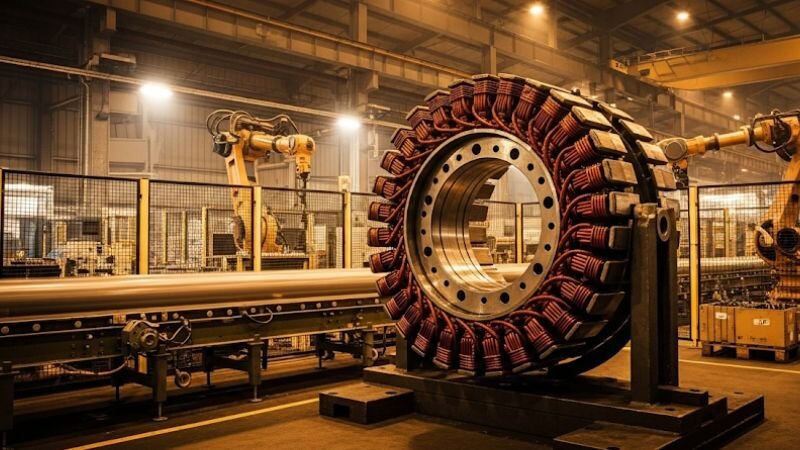

Động cơ điện được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Dưới đây là một số ứng dụng phổ biến:
Trong công nghiệp sản xuất, động cơ điện công nghiệp được sử dụng trong các động cơ điện để điều khiển máy móc và thiết bị, như máy bơm, máy nén khí, máy quạt, máy công cụ và robot công nghiệp.
Trong giao thông vận tải, stato được sử dụng trong các động cơ điện để điều khiển ô tô điện, xe máy điện, tàu điện và máy bay điện.
Trong ngành năng lượng, stato được sử dụng trong các động cơ điện để điều khiển máy phát điện, tua bin gió và các thiết bị khác trong hệ thống điện.
Trong điện gia dụng, động cơ điện được sử dụng trong các động cơ điện để điều khiển các thiết bị gia dụng, như máy giặt, tủ lạnh, điều hòa nhiệt độ và máy hút bụi.
Trong tương lai, stato sẽ tiếp tục được phát triển và cải tiến để đáp ứng nhu cầu ngày càng cao của các ngành công nghiệp. Dưới đây là một số xu hướng phát triển quan trọng:
Nghiên cứu và phát triển các vật liệu mới cho lõi thép và dây quấn, như vật liệu siêu dẫn và vật liệu nano, để tăng hiệu suất và giảm kích thước của stato.
Phát triển các thiết kế tiên tiến cho stato, như động cơ điện không lõi và stato phân đoạn, để giảm tổn hao năng lượng và tăng mật độ công suất.
Áp dụng các công nghệ sản xuất thông minh, như in 3D và tự động hóa, để tăng độ chính xác và giảm chi phí sản xuất stato.
Mở rộng ứng dụng của stato trong các lĩnh vực mới, như năng lượng tái tạo, xe điện và robot.
Sau khi đi tìm hiểu về cấu tạo và nguyên lý hoạt động của động cơ điện, chúng ta đi so sánh giữa stato và rotor. Stato là phần đứng yên trong động cơ, có nhiệm vụ tạo ra từ trường, trong khi rotor là phần quay, chịu tác động của từ trường để tạo chuyển động. Dưới đây là bảng so sánh chi tiết giữa
| Tiêu chí | Stato | Rotor |
| Vị trí | Phần đứng yên trong động cơ | Phần quay bên trong stato |
| Chức năng | Tạo ra từ trường quay | Chịu tác động của từ trường và tạo ra chuyển động quay |
| Cấu tạo | Gồm lõi thép, dây quấn và vỏ stato | Gồm lõi thép, dây quấn (hoặc thanh dẫn) và trục quay |
| Chuyển động | Cố định, không quay | Quay quanh trục động cơ |
| Dây quấn | Thường có dây quấn để tạo từ trường | Có thể có dây quấn (rotor dây quấn) hoặc thanh dẫn (rotor lồng sóc) |
| Tiếp xúc điện | Không cần tiếp xúc điện trực tiếp | Có thể cần tiếp xúc điện qua chổi than và vành trượt (đối với rotor dây quấn) |
| Ứng dụng | Được sử dụng trong tất cả các loại động cơ điện | Hoạt động dựa trên nguyên lý cảm ứng từ để tạo chuyển động quay |
Hà Thanh Motor là đơn vị uy tín chuyên cung cấp động cơ điện, bán motor điện với đa dạng sản phẩm phù hợp cho nhiều lĩnh vực. Chúng tôi cung cấp các dòng, động cơ điện motor, motor điện công nghiệp, đảm bảo hiệu suất cao và độ bền vượt trội.
Khách hàng có thể dễ dàng mua động cơ điện, mua motor điện(mua mô tơ điện) với mức giá motor tốt nhất. Ngoài ra, chúng tôi còn có các loại mô tơ điện, mô tơ điện 220V( motor điện 220V) motor điện pha 220V, phù hợp với nhu cầu sử dụng trong dân dụng và công nghiệp.
Với cam kết cung cấp sản phẩm chất lượng cao, Hà Thanh Motor luôn mang đến các dòng motor điện tốt nhất, từ động cơ điện nhập khẩu đến các dòng động cơ điện giá rẻ đáp ứng nhu cầu đa dạng của khách hàng. Nếu bạn cần tìm nơi mua motor hoặc bán mô tơ điện, hãy liên hệ ngay với Ha Thanh Motor để được tư vấn và hỗ trợ tận tình!
Stato là gì? Là một thành phần quan trọng trong động cơ điện, có chức năng tạo ra từ trường. Hiểu rõ về cấu tạo, nguyên lý hoạt động, các loại, chức năng, các yếu tố ảnh hưởng đến hiệu suất, các lỗi thường gặp và cách khắc phục, bảo trì và bảo dưỡng, ứng dụng và xu hướng phát triển của stato là rất quan trọng để đảm bảo động cơ điện hoạt động ổn định và bền bỉ.
Mong rằng những thông tin chi tiết trên đã giúp bạn hiểu rõ hơn về stato là gì? Và vai trò của nó trong động cơ điện. Hãy tiếp tục khám phá thế giới động cơ điện để có thêm những kiến thức thú vị và hữu ích!
