Tra Cứu Ký Hiệu Các Loại Bạc Đạn: Ý Nghĩa Và Bảng Tra Chuẩn

Bảo dưỡng máy móc đạt hiệu quả tối ưu bắt đầu từ việc hiểu rõ các thông số kỹ thuật. Hệ thống ký hiệu các loại bạc đạn là chuỗi ký tự tiêu chuẩn hóa biểu thị chủng loại, kích thước, dung sai và đặc tính tải trọng của vòng bi. Việc nắm rõ các mã hiệu này giúp người vận hành lựa chọn chính xác thiết bị thay thế cho các hệ thống truyền động công nghiệp.

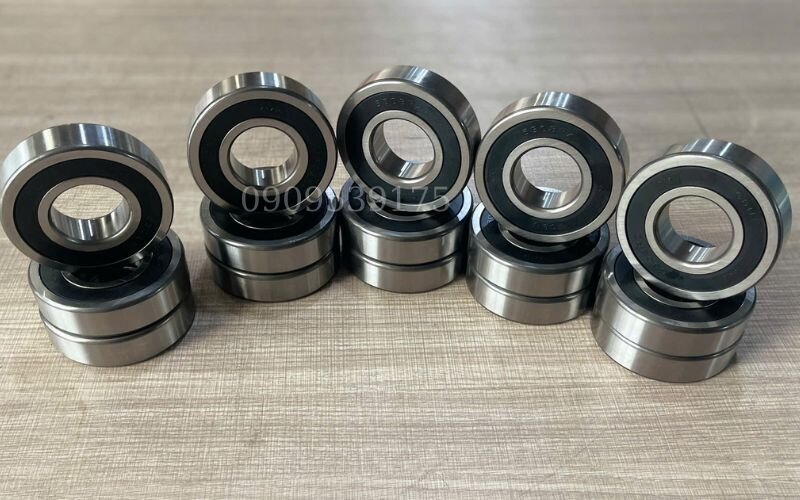

Những thông tin kỹ thuật cốt lõi khi tra cứu ký hiệu các loại bạc đạn cho hệ thống máy móc.

• Cấu trúc mã bạc đạn tiêu chuẩn gồm ba phần cơ bản là ký hiệu loại, chuỗi kích thước và mã đường kính lỗ trục.
• Các ký tự tiền tố và hậu tố bổ sung thông số về vật liệu chế tạo, nắp che bụi và khe hở hướng kính của vòng bi.
• Hệ thống ký hiệu các loại bạc đạn giúp tối ưu hóa việc lựa chọn linh kiện phù hợp với từng thiết bị truyền động.
• Sử dụng sai mã khe hở hoặc nắp chắn sẽ làm giảm hiệu suất vận hành và rút ngắn tuổi thọ của động cơ.

Sau đây là phân tích kỹ thuật chi tiết giúp bạn đọc hiểu rõ từng thành phần trong chuỗi ký hiệu này.

Cấu trúc ký hiệu các loại bạc đạn theo tiêu chuẩn ISO

Việc đọc thông số kỹ thuật của vòng bi sẽ trở nên đơn giản khi người vận hành nắm vững cấu trúc phân nhóm. Hệ thống tiêu chuẩn quốc tế ISO giúp đồng nhất cách ghi mã trên toàn thế giới.

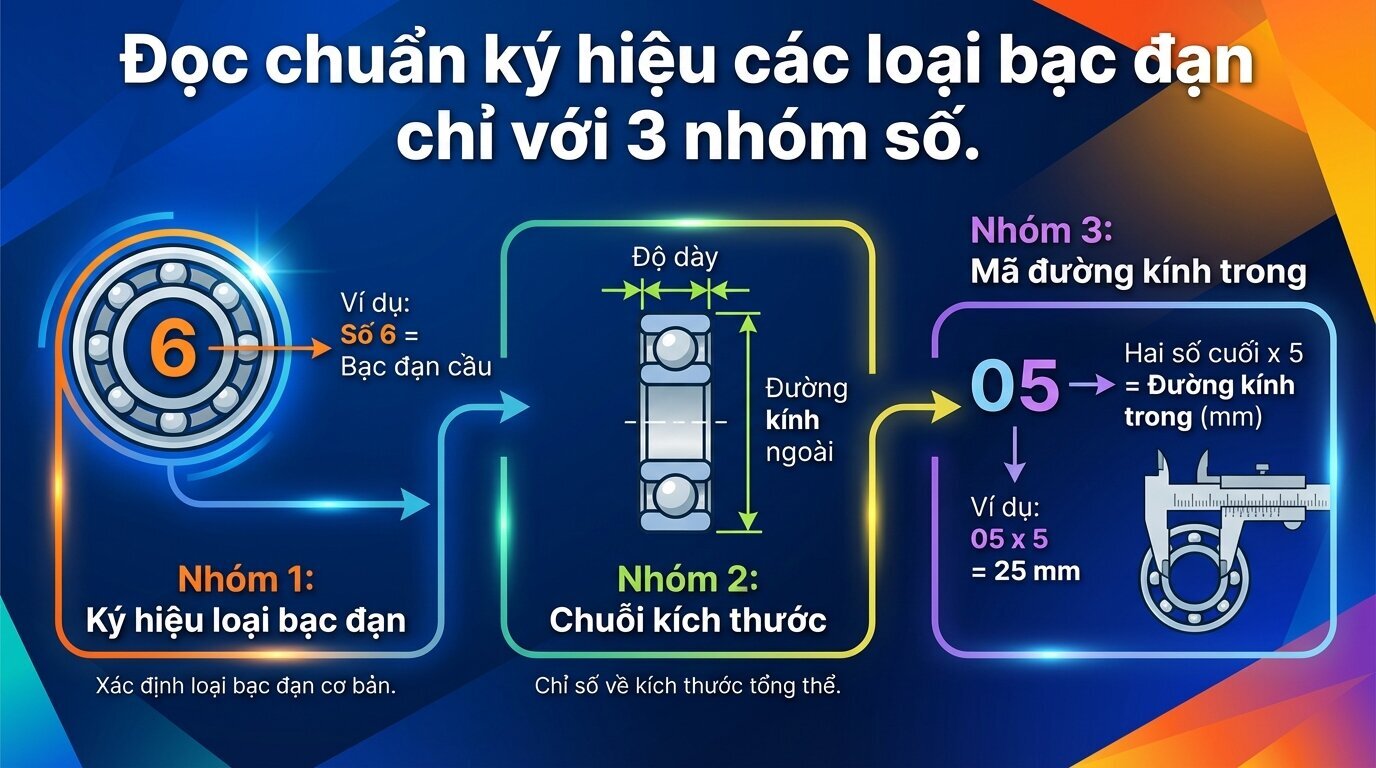

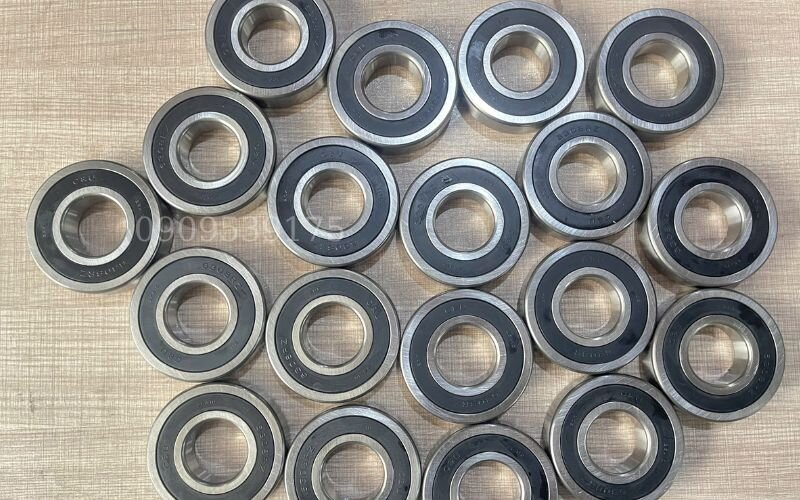

Cấu trúc một mã bạc đạn cơ bản

Một mã số vòng bi tiêu chuẩn thường được cấu thành từ ba nhóm ký tự chính xếp liên tiếp nhau. Mỗi phân nhóm đại diện cho một thông số kích thước hình học hoặc đặc tính chịu tải riêng biệt.

Các nhóm ký tự này được sắp xếp theo trình tự nghiêm ngặt từ trái qua phải. Trình tự này cho phép người thiết kế máy tính toán nhanh dung sai lắp ghép và khả năng chịu tải trọng hướng tâm.

Đối với các kỹ sư cơ khí, việc đọc đúng mã cơ bản giúp tiết kiệm thời gian tra cứu catalog của nhà sản xuất. Đây là bước đầu tiên trong quy trình bảo dưỡng trục quay.

Nhóm 1: Ký hiệu loại bạc đạn

Ký tự đầu tiên hiển thị ở phía bên trái của chuỗi mã đại diện cho chủng loại thiết kế của ổ lăn. Đây là chỉ số quan trọng xác định cơ chế hoạt động chính của chi tiết máy này.

• 1: Vòng bi cầu tự lựa với khả năng tự cân bằng trục khi có hiện tượng lệch tâm nhẹ.
• 2: Vòng bi tang trống hoặc bi đũa tự lựa chuyên dùng cho các tải trọng hướng kính cực lớn.
• 3: Vòng bi đũa côn chịu lực kết hợp giữa lực hướng kính và lực dọc trục hiệu quả.
• 4: Vòng bi cầu hai dãy sở hữu hai đường rãnh lăn giúp tăng cường khả năng chịu tải.
• 5: Vòng bi chặn hay còn gọi là bi cà chuyên dùng để chịu lực dọc trục đơn hướng.
• 6: Vòng bi cầu một dãy là loại phổ biến nhất trong các thiết bị gia dụng và công nghiệp.
• 7: Vòng bi cầu tiếp xúc góc thích hợp cho các ứng dụng có tốc độ quay cao.
• 8: Vòng bi đũa chặn chịu tải trọng dọc trục rất lớn trong các hệ thống hạng nặng.
• N: Vòng bi đũa trụ bao gồm các biến thể như NU, NJ, NUP tùy theo thiết kế gờ chặn.
• QJ: Vòng bi cầu tiếp xúc bốn điểm chịu lực dọc trục hai chiều vô cùng linh hoạt.

Nhóm 2: Ký hiệu chuỗi kích thước

Hai ký số tiếp theo trong chuỗi mã thể hiện tỷ lệ giữa đường kính ngoài và chiều rộng của ổ lăn. Nhóm thông số này giúp phân định khả năng chịu tải từ mức siêu nhẹ đến siêu nặng.

• Ký số 1 hoặc 7 biểu thị thiết kế chịu tải rất nhẹ giúp tối ưu không gian.
• Ký số 2 biểu thị thiết kế chịu tải nhẹ đáp ứng tốt truyền động thông dụng.
• Ký số 3 biểu thị thiết kế chịu tải trung bình đảm bảo độ bền tối đa.
• Ký số 4 biểu thị thiết kế chịu tải nặng chuyên dụng cho trục chịu lực lớn.
• Ký số 5 biểu thị thiết kế chịu tải rất nặng cho máy móc hạng nặng.
• Ký số 6 biểu thị thiết kế chịu tải trung bình nhưng có chiều rộng lớn.
• Ký số 8 và 9 biểu thị thiết kế chịu tải siêu nhẹ cho thiết bị chính xác.

Nhóm 3: Ký hiệu đường kính trong

Hai chữ số cuối cùng trong cụm mã cơ bản xác định kích thước đường kính lỗ trục của vòng bi. Việc tính toán thông số này tuân theo các quy tắc nhân hệ số rất cụ thể.

Quy tắc xác định đường kính lỗ trục trong ký hiệu các loại bạc đạn được chuẩn hóa quốc tế. Đối với các mã số kết thúc bằng hai chữ số từ 04 trở lên, kích thước lỗ trục được tính bằng công thức lấy hai số cuối nhân cho 5.

Ví dụ đối với vòng bi có mã kết thúc bằng số 08, ta thực hiện phép tính 08 times 5 = 40 mm. Kết quả này chính là đường kính của ngõng trục lắp vòng bi.

Đối với các kích thước nhỏ dưới 20 mm, nhà sản xuất quy ước cụ thể cho từng mã số từ 00 đến 03. Việc ghi nhớ các quy ước này giúp tránh sai sót khi đo đạc thủ công.

• Mã số 00 quy ước đường kính trong lỗ trục cố định là 10 mm.
• Mã số 01 quy ước đường kính trong lỗ trục cố định là 12 mm.
• Mã số 02 quy ước đường kính trong lỗ trục cố định là 15 mm.
• Mã số 03 quy ước đường kính trong lỗ trục cố định là 17 mm.

Bảng tra kích thước một số dòng bạc đạn

Dưới đây là bảng đối chiếu nhanh kích thước đường kính trong và đường kính ngoài của một số mã vòng bi thông dụng. Bảng này giúp kỹ thuật viên dễ dàng lựa chọn trục lắp ghép phù hợp.

Giải mã ký hiệu tiền tố và hậu tố trên vòng bi

Các ký tự đứng trước hoặc đứng sau mã cơ bản đóng vai trò chỉ rõ đặc tính kỹ thuật riêng biệt của sản phẩm. Việc bỏ qua các ký hiệu này có thể dẫn đến việc chọn nhầm loại vòng bi chuyên dụng.

Ý nghĩa ký hiệu tiền tố vòng bi

Tiền tố là các chữ cái đứng đầu mã số cơ bản nhằm biểu thị cấu kiện đặc biệt hoặc vật liệu cấu tạo. Chúng ít xuất hiện hơn nhưng lại mang tính quyết định đối với môi trường làm việc khắc nghiệt.

Các tiền tố phổ biến thường chỉ định vật liệu chống chịu hóa chất hoặc cấu trúc không chứa vòng trong. Điều này giúp hệ thống vận hành bền bỉ trong các môi trường đặc thù của nhà máy hóa chất.

Khi gặp các ký hiệu tiền tố này, người mua cần tham khảo tài liệu kỹ thuật của hãng để đảm bảo tính tương thích hóa học. Điều này tránh hiện tượng ăn mòn cục bộ gây phá hủy hạt bi.

• Ký hiệu R biểu thị cụm vòng bi không có vòng trong riêng biệt.
• Ký hiệu S biểu thị vật liệu chế tạo hoàn toàn từ thép không gỉ cao cấp.
• Ký hiệu WS biểu thị vòng định vị chuyên dụng cho cụm vòng bi chặn dọc trục.
• Ký hiệu GS biểu thị phần vòng ngoài của ổ lăn chặn lực hướng trục.

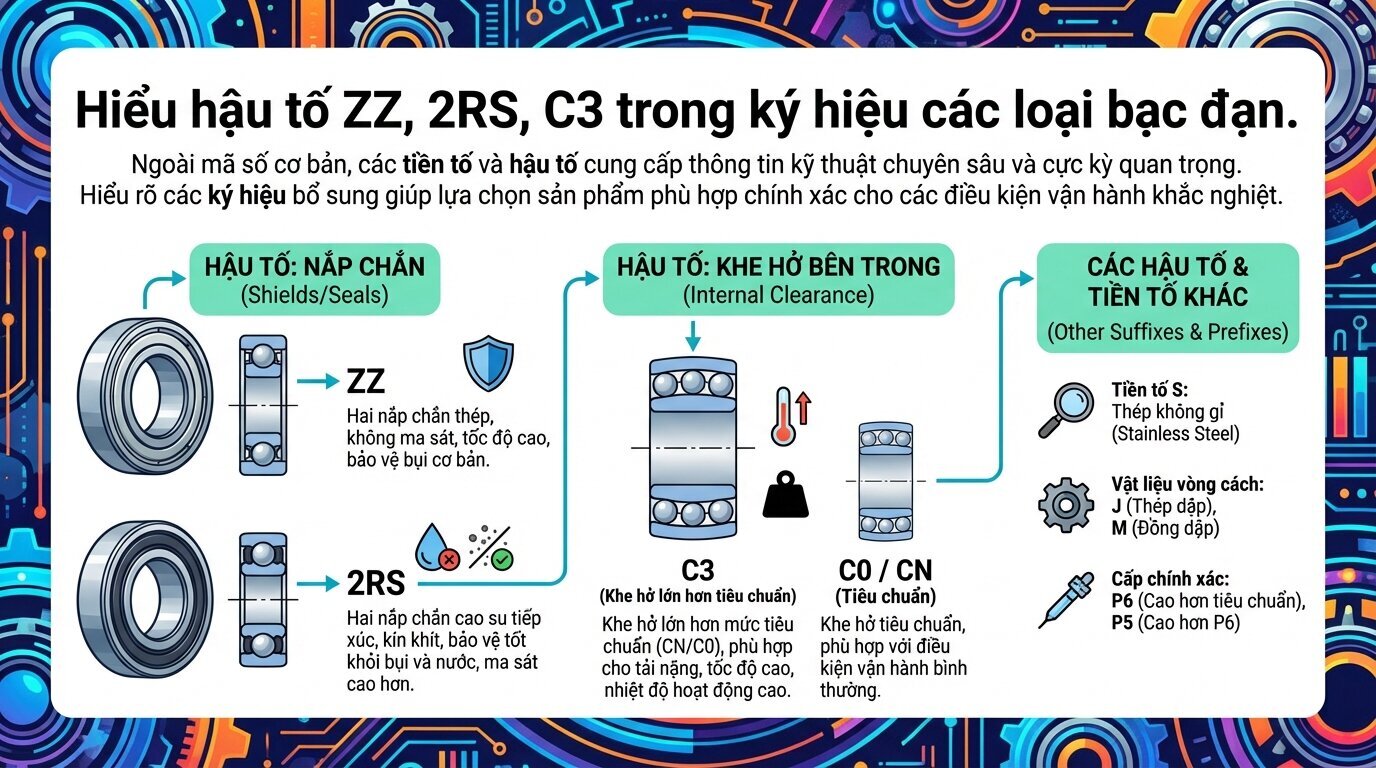

Ý nghĩa ký hiệu hậu tố vòng bi

Hậu tố là tập hợp các chữ cái hoặc chữ số đứng sau mã cơ bản để biểu thị cấu trúc nắp chắn, vòng cách hoặc cấp chính xác. Nhóm ký hiệu này cực kỳ quan trọng đối với các dòng động cơ điện công nghiệp hiện nay.

Kỹ thuật viên cần lưu ý rằng ký hiệu hậu tố phản ánh trực tiếp môi trường làm việc tối ưu của vòng bi. Việc chọn sai hậu tố bảo vệ như nắp chắn bụi trong môi trường ẩm ướt sẽ làm suy giảm nhanh chóng lớp mỡ bôi trơn bên trong dẫn đến hỏng hóc toàn bộ hệ thống trục quay.

Ví dụ thực tế: Giải mã ký hiệu bạc đạn 6205-2RS C3

Để giúp người đọc dễ hình dung phương pháp áp dụng các quy tắc trên, chúng ta sẽ tiến hành phân tích một mã vòng bi cực kỳ phổ biến. Đây là loại linh kiện thường thấy trong các cụm trục động cơ.

Mã ký hiệu 6205-2RS C3 được phân tích chi tiết theo các thành phần kỹ thuật sau:

• Số 6 đầu tiên: Xác định đây là dòng bạc đạn cầu một dãy thông dụng.
• Số 2 tiếp theo: Thể hiện chuỗi kích thước chịu tải nhẹ.
• Cụm số 05 cuối: Xác định đường kính lỗ trục trong bằng công thức 05 nhân cho 5 bằng 25 mm.
• Ký hiệu 2RS: Cho biết vòng bi có hai nắp phớt bằng cao su tổng hợp chống bụi nước tuyệt đối.
• Ký hiệu C3: Biểu thị độ hở hướng kính lớn hơn tiêu chuẩn thông thường giúp bù trừ giãn nở nhiệt.

Thông qua ví dụ này, việc giải mã ký hiệu các loại bạc đạn trở nên trực quan và dễ áp dụng vào thực tế sản xuất. Kỹ thuật viên có thể tự tin xác định kích thước mà không cần dùng thước cặp.

Sự phối hợp giữa kết cấu nắp kín và độ hở nhiệt lớn làm cho mã sản phẩm này trở thành linh kiện lý tưởng cho các dòng động cơ điện công nghiệp hoạt động ở cường độ cao.

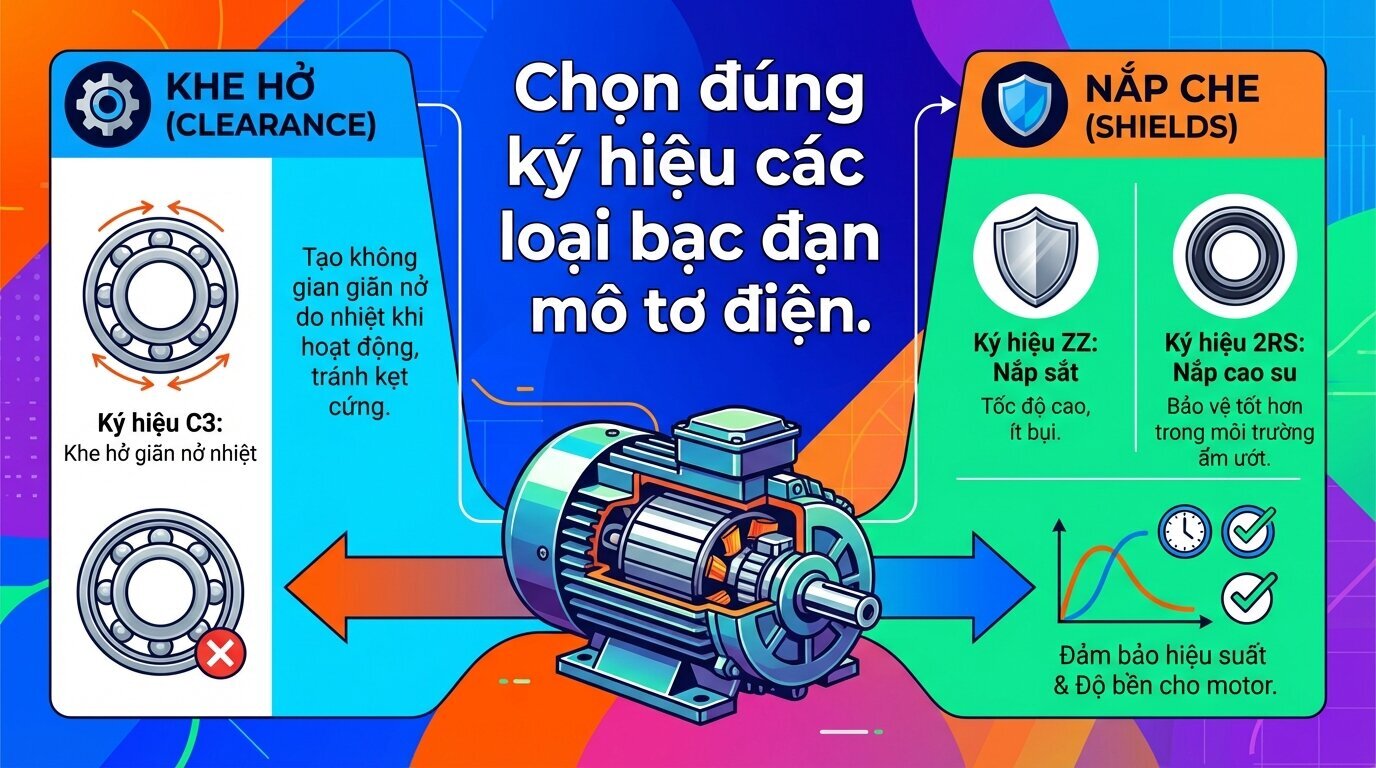

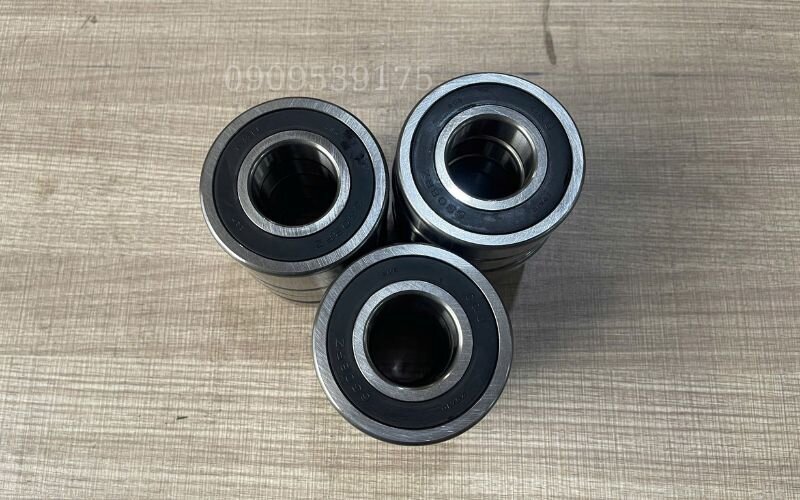

Làm sao để chọn bạc đạn phù hợp cho motor điện?

Việc lựa chọn vòng bi cho các hệ thống động cơ điện đòi hỏi sự tính toán kỹ lưỡng về điều kiện vận hành và nhiệt độ phát sinh. Một lựa chọn chính xác sẽ giúp thiết bị hoạt động êm ái và bền bỉ hơn.

Tại sao motor điện thường dùng bạc đạn có ký hiệu C3?

Khi các dòng động cơ điện công nghiệp hoạt động liên tục, lượng nhiệt sinh ra tại cuộn dây và trục truyền động là rất lớn. Điều này dẫn đến sự giãn nở cơ học của các chi tiết kim loại.

Độ giãn nở nhiệt của trục thép làm thu hẹp khoảng không gian chuyển động của các hạt bi bên trong ổ lăn. Nếu sử dụng độ hở tiêu chuẩn, vòng bi dễ bị kẹt cứng do lực ép cơ học.

Ký hiệu C3 trên thân vòng bi biểu thị khoảng hở hướng kính lớn hơn tiêu chuẩn thông thường. Khoảng hở dự phòng này giúp hạt bi di chuyển tự do ngay cả khi trục động cơ đạt nhiệt độ cao.

Khi nào nên chọn nắp chắn ZZ và khi nào là 2RS?

Môi trường vận hành thực tế của mô tơ điện quyết định việc lựa chọn loại nắp che chắn dầu mỡ bên trong vòng bi. Sự khác biệt giữa ZZ và 2RS nằm ở khả năng làm kín và ma sát quay.

• Nắp sắt ZZ có ưu điểm là ma sát cực thấp giúp động cơ đạt tốc độ vòng quay tối đa mà không bị sinh nhiệt cục bộ.
• Tuy nhiên nắp sắt ZZ lại có nhược điểm là không ngăn được nước và bụi mịn xâm nhập vào khoang chứa mỡ.
• Nắp cao su 2RS mang đến khả năng làm kín tuyệt đối chống lại sự xâm nhập của hơi ẩm và chất bẩn từ bên ngoài.
• Mặc dù vậy nắp cao su 2RS lại tạo ra lực ma sát tiếp xúc lớn hơn làm giới hạn nhẹ tốc độ quay tối đa của trục.
• Do đó đối với các dòng motor điện pha 220v hoạt động ngoài trời thì cấu hình 2RS luôn là ưu tiên hàng đầu.

Lưu ý về cấp chính xác và vật liệu vòng cách

Bên cạnh nắp chắn và độ hở, cấp dung sai chế tạo cùng vật liệu của vòng cách định vị viên bi cũng đóng vai trò quan trọng. Mỗi thông số này tương thích với các chế độ tải trọng riêng biệt.

Hà Thanh Motor sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực động cơ – cơ khí. Chúng tôi luôn sẵn sàng hỗ trợ khách hàng tính toán lực tải và lựa chọn vật liệu vòng cách bằng đồng thau hay thép dập tùy theo đặc thù sản xuất.

Nếu quý khách đang tìm kiếm địa chỉ bán motor điện uy tín hoặc cần mua động cơ điện nhập khẩu chất lượng cao trang bị vòng bi tiêu chuẩn, hãy liên hệ ngay với Hà Thanh Motor qua hotline 0936.735.929 để được tư vấn giá motor cạnh tranh nhất thị trường.

Ưu điểm và nhược điểm các cấu hình vòng bi thông dụng

Mỗi cấu hình kết hợp giữa nắp chắn và khe hở hướng kính đều mang lại những lợi ích vận hành riêng biệt đi kèm với một số hạn chế kỹ thuật. Việc cân nhắc hai mặt này giúp tối ưu hóa chi phí đầu tư.

Việc lựa chọn cấu hình vòng bi phù hợp không chỉ kéo dài tuổi thọ của chi tiết quay mà còn bảo vệ toàn bộ cuộn dây của motor điện khỏi nguy cơ quá tải do kẹt trục cơ học gây ra. Hãy luôn kiểm tra kỹ các ký hiệu hậu tố trước khi tiến hành thay thế linh kiện.

• Cấu hình nắp sắt ZZ kết hợp độ hở C3 giúp tối ưu hiệu suất cho motor điện công nghiệp vận hành trong môi trường kín sạch.
• Cấu hình nắp cao su 2RS kết hợp độ hở C3 bảo vệ hoàn hảo cho mô tơ điện 220v chạy ngoài trời hoặc các hệ thống bơm nước.
• Nhược điểm của dòng 2RS là ma sát tiếp xúc có thể làm tăng nhẹ điện năng tiêu thụ của hệ thống truyền động.
• Nhược điểm của dòng ZZ là lớp mỡ bôi trơn bên trong dễ bị khô nếu môi trường có nhiệt độ quá cao và nhiều bụi mịn.

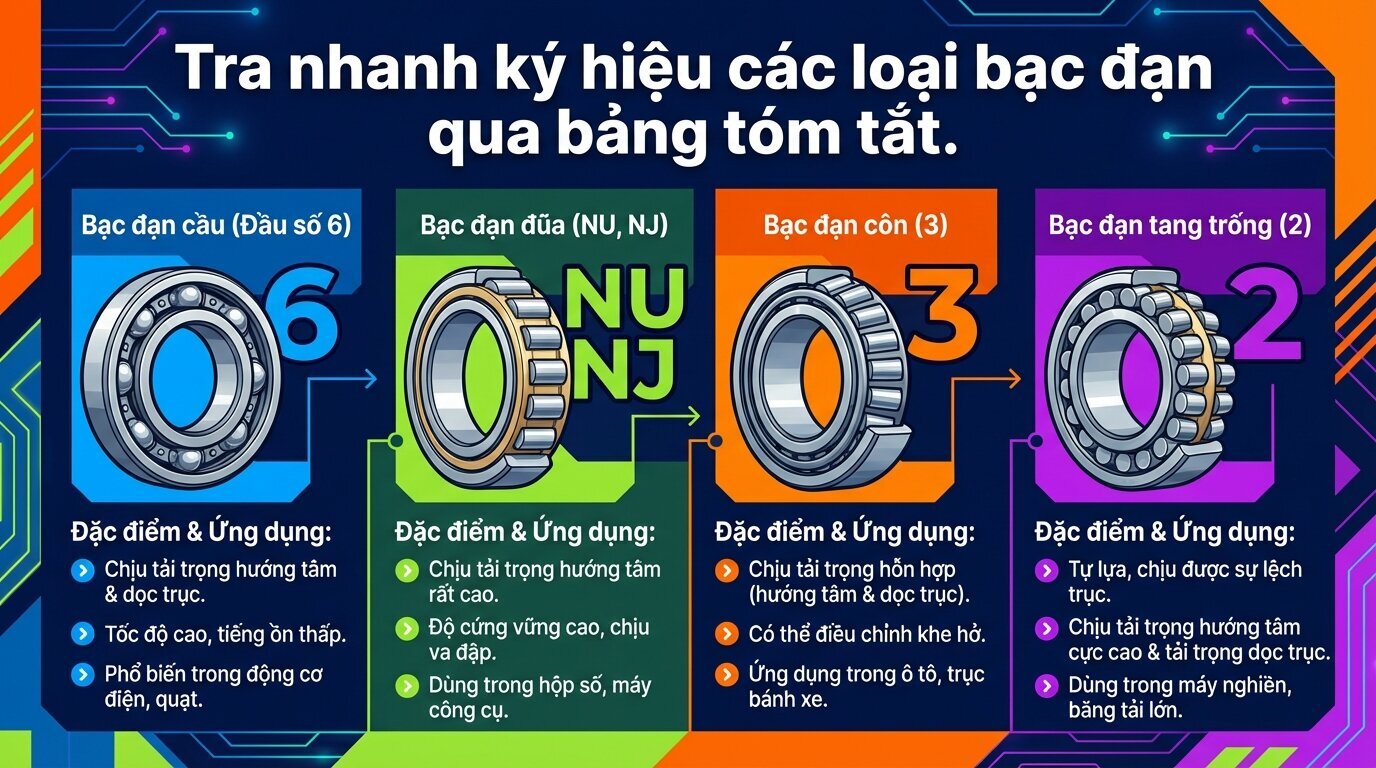

Bảng tra nhanh ký hiệu các loại bạc đạn thông dụng

Hệ thống phân loại vòng bi rất đa dạng nhằm đáp ứng các kiểu truyền động khác nhau trong máy móc công nghiệp. Dưới đây là bảng tổng hợp giúp nhận diện nhanh chóng chủng loại thông qua ký hiệu đầu số.

Bảng đối chiếu các chủng loại ổ lăn phổ thông

Bảng đối chiếu dưới đây cung cấp thông tin trực quan về ký tự nhận diện đầu tiên cùng với ứng dụng cơ bản của từng dòng sản phẩm. Đây là tài liệu tra cứu nhanh cực kỳ tiện lợi cho các kỹ sư bảo trì.

Mỗi loại ổ lăn trong bảng trên được thiết kế để triệt tiêu các lực tác động đặc thù. Việc nhận diện đúng ký hiệu đầu số giúp ngăn ngừa hiện tượng phá hủy vòng bi do chịu lực sai hướng.

Chẳng hạn việc sử dụng vòng bi cầu ở vị trí chịu lực dọc trục cực lớn thay cho vòng bi chặn sẽ dẫn đến hiện tượng vỡ hạt bi chỉ sau thời gian ngắn vận hành.

Người bảo trì cần lưu ý không tự ý thay đổi chủng loại đầu số của vòng bi trừ khi có sự tính toán lại từ các kỹ sư cơ khí chế tạo máy chuyên nghiệp, do mỗi loại đầu số chịu các lực tác động hoàn toàn khác nhau.

Quý khách hàng có nhu cầu mua mô tơ điện hoặc tìm kiếm các dòng motor điện tốt nhất được trang bị sẵn hệ thống vòng bi chính hãng có độ bền cao, hãy liên hệ ngay với Hà Thanh Motor qua số điện thoại 0981.196.145 để nhận báo giá chi tiết cho từng phân khúc công suất.

FAQ - Câu hỏi thường gặp về ký hiệu vòng bi

Kết luận

Hiểu rõ hệ thống ký hiệu các loại bạc đạn là chìa khóa giúp việc bảo trì, sửa chữa và thay thế linh kiện máy móc đạt hiệu quả cao nhất. Việc lựa chọn đúng cấu hình nắp chắn bụi cùng khe hở hướng kính phù hợp với đặc thù vận hành giúp kéo dài đáng kể tuổi thọ của các dòng motor điện công nghiệp. Hà Thanh Motor tự hào cung cấp các sản phẩm động cơ điện chất lượng cao đi kèm dịch vụ tư vấn kỹ thuật chuyên sâu. Quý khách hàng hãy liên hệ ngay qua đường dây nóng 0936.735.929 hoặc 0981.196.145 để được hỗ trợ chuyên nghiệp nhất.
