Hướng dẫn tháo lắp động cơ phòng nổ an toàn chi tiết nhất

Bộ hướng dẫn tháo lắp động cơ phòng nổ cung cấp quy trình chi tiết từng bước tháo rời và sửa chữa các dòng motor điện công nghiệp. Việc thực hiện đúng kỹ thuật giúp bảo vệ bề mặt khớp nối chống nổ Ex d, duy trì độ kín bụi nước IP65 và ngăn ngừa nguy cơ phát sinh tia lửa điện gây nguy hiểm trong nhà máy.

Nắm vững các điểm cốt lõi trong hướng dẫn tháo lắp động cơ phòng nổ

• Ngắt nguồn điện tuyệt đối và đo điện áp dư bằng thiết bị chuyên dụng trước khi làm việc.
• Bảo vệ nguyên vẹn các bề mặt khe hở phòng nổ, tuyệt đối không dùng vật nhọn cạy phá.
• Tuân thủ đúng quy trình tháo lắp động cơ phòng nổ để giữ nguyên chứng nhận ATEX quốc tế.
• Xiết bu lông theo mô men xoắn chuẩn và tra mỡ chịu nhiệt chuyên dụng cho vòng bi.

Dưới đây là phần phân tích kỹ thuật chuyên sâu cùng các bước thực hành chi tiết cho kỹ sư vận hành.

Tại sao quy trình tháo lắp động cơ phòng nổ lại quan trọng?

Thao tác tháo lắp thiết bị phòng chống cháy nổ đòi hỏi tính chính xác tuyệt đối từ người thợ. Việc hiểu rõ tính năng kỹ thuật giúp quá trình bảo trì diễn ra thuận lợi hơn.

Động cơ điện chống cháy nổ vận hành trong môi trường hóa chất, xăng dầu hoặc hầm mỏ luôn có yêu cầu khắt khe về mặt cơ khí. Mọi sai sót nhỏ trong thao tác đều có thể phá hủy cấu trúc bảo vệ Ex d của thiết bị.

Ưu điểm và nhược điểm khi tự thực hiện tháo lắp tại xưởng

Việc chủ động bảo trì đem lại nhiều lợi ích cho tiến độ sản xuất nhưng cũng tiềm ẩn rủi ro nếu thiếu công cụ chuẩn.

• Ưu điểm: Tiết kiệm chi phí vận chuyển, chủ động thời gian xử lý sự cố và kéo dài tuổi thọ cho mô tơ điện.
• Nhược điểm: Có thể làm hỏng bề mặt làm kín Ex d, làm giảm cấp bảo vệ IP nếu thiếu kinh nghiệm thực tế.

Chuẩn bị trước khi thực hiện quy trình tháo lắp động cơ phòng nổ

Công tác chuẩn bị chu đáo sẽ quyết định phần lớn sự thành công và độ an toàn của toàn bộ quá trình bảo dưỡng. Bạn cần chuẩn bị đầy đủ nhân lực, thiết bị đo và công cụ tháo lắp phù hợp.

Ngắt hoàn toàn nguồn điện cung cấp cho motor điện. Sử dụng biển báo cảnh báo nguy hiểm và khóa an toàn tại cầu dao tổng để ngăn chặn việc cấp điện trở lại ngoài ý muốn.

Đảm bảo các dụng cụ như cờ lê lực, tua vít, kìm, vam tháo vòng bi và máy bắn ốc đều nằm trong tình trạng hoạt động tốt. Tuyệt đối không dùng dụng cụ va đập gây ra tia lửa trong khu vực nguy hiểm.

Kiểm tra kỹ sơ đồ đấu nối và tài liệu hướng dẫn kỹ thuật từ nhà sản xuất động cơ điện nhập khẩu. Việc này giúp xác định chính xác các điểm chốt định vị và trị số mô men xoắn bu lông.

Khu vực làm việc cần đảm bảo sạch sẽ, khô ráo, thông thoáng và có đủ ánh sáng chiếu trực tiếp. Đảm bảo loại bỏ hoàn toàn các chất dễ cháy quanh vùng thao tác kỹ thuật.

Nếu quý khách cần tư vấn kỹ thuật chuyên sâu hoặc tìm kiếm dịch vụ bảo dưỡng chuẩn hãng, hãy gọi ngay đường dây nóng để được hỗ trợ. Hà Thanh Motor sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực động cơ – cơ khí.

Chúng tôi chuyên bán động cơ điện chất lượng cao và hỗ trợ tư vấn bảo trì tận tâm. Quý khách có thể liên hệ số điện thoại 0936.735.929 hoặc 0981.196.145 để nhận giải đáp trực tiếp.

Các bước tháo lắp động cơ phòng nổ theo chuẩn kỹ thuật

Dưới đây là nội dung hướng dẫn tháo lắp động cơ phòng nổ từng bước cụ thể nhằm đảm bảo quy trình diễn ra chính xác và an toàn nhất.

Cách tháo động cơ phòng nổ an toàn

Bước 1: Ngắt nguồn điện hoàn toàn. Treo biển cảnh báo an toàn và dùng đồng hồ VOM đo lại điện áp tại hộp đấu nối để đảm bảo không còn dòng điện lưu trữ.

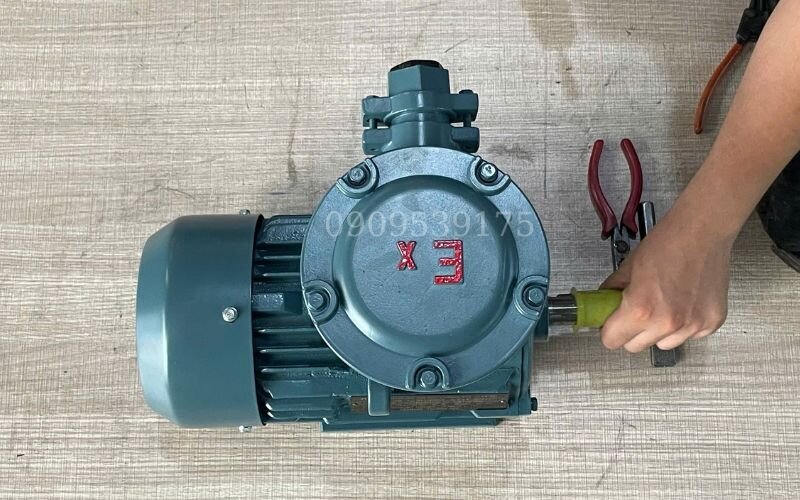

Bước 2: Tháo mặt sau và các linh kiện bảo vệ. Sử dụng kìm chuyên dụng để rút chốt cavet trên trục động cơ.

Sử dụng cờ lê hoặc máy bắn ốc để nới lỏng toàn bộ bu lông cố định nắp sampo. Gom toàn bộ ốc vít vào khay linh kiện để tránh thất lạc.

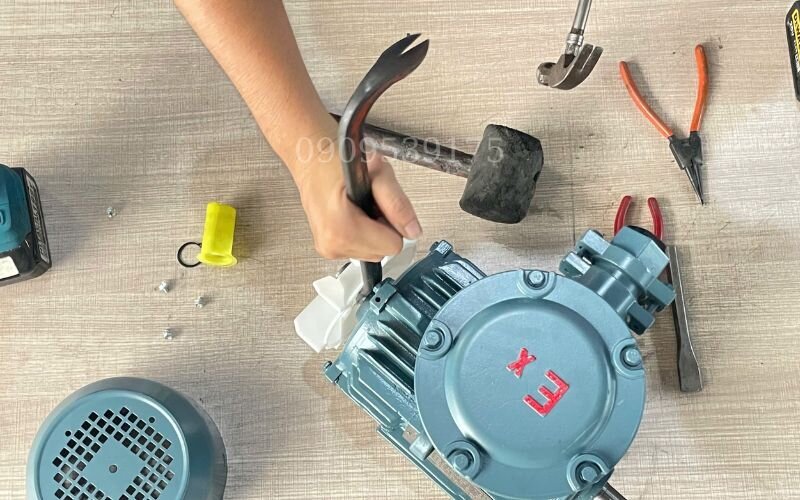

Nhẹ nhàng tách nắp sampo ra khỏi phần vỏ thân. Tháo tiếp cánh quạt làm mát phía sau bằng cách nới bu lông hãm trục.

Dùng đụt gỗ hoặc búa cao su gõ nhẹ đều quanh viền để tách nắp che phía sau. Tránh dùng đục sắt gõ trực tiếp lên bề mặt khe hở chống nổ Ex d.

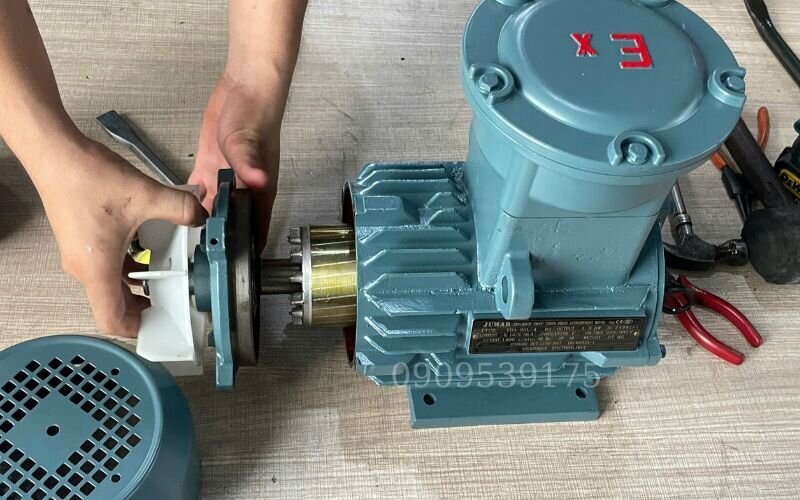

Bước 3: Tháo rút rotor. Kiểm tra các khớp nối rồi dùng thiết bị nâng hoặc kéo thẳng rotor ra ngoài stator. Thao tác nhẹ nhàng để cuộn dây không bị xước.

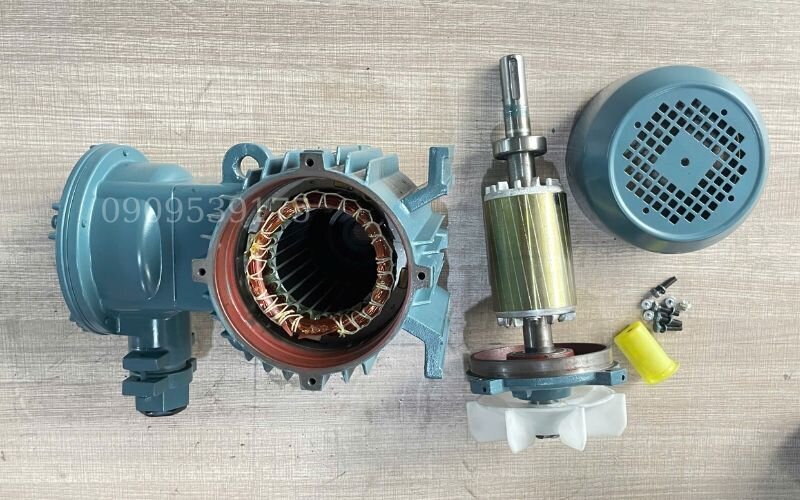

Bước 4: Kiểm tra và đánh dấu các bộ phận. Dùng dung dịch làm sạch chuyên dụng vệ sinh bụi bẩn. Kiểm tra độ rơ ổ bi, tình trạng cách điện stator và đánh dấu vị trí các mặt bích.

Cách lắp động cơ phòng nổ chuẩn xác

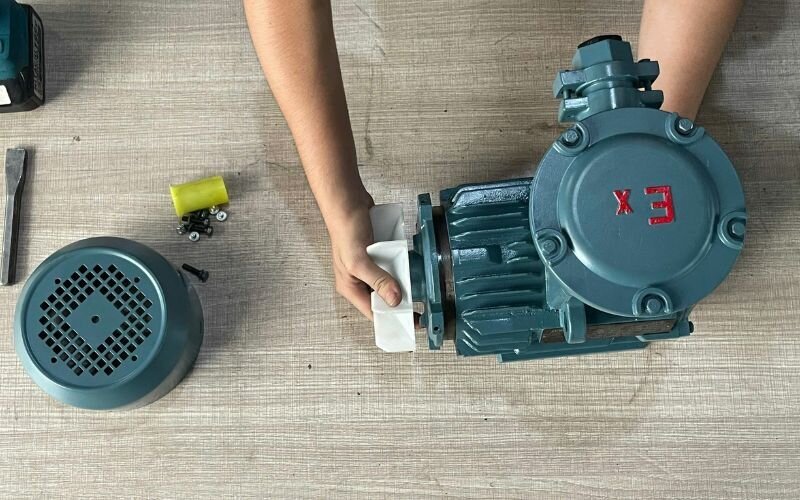

Bước 1: Lắp rotor vào thân stator. Căn chỉnh rotor đồng tâm tuyệt đối với lòng stator rồi đưa vào chậm rãi. Đảm bảo vòng bi vào đúng ca đỡ ổ trục.

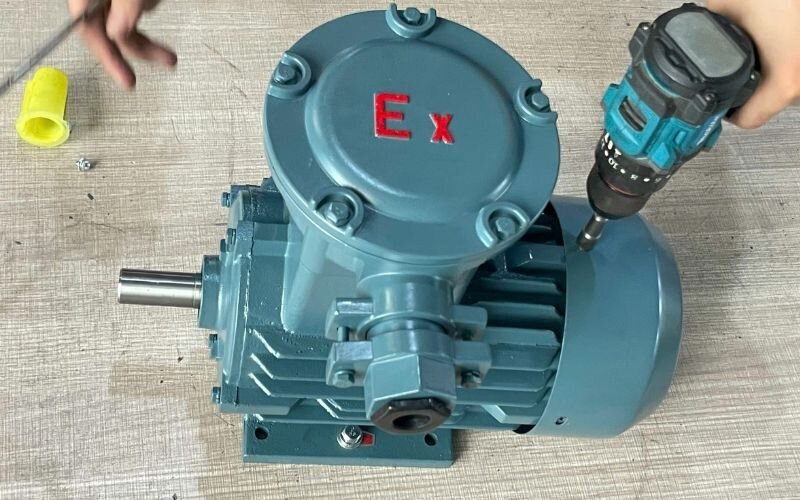

Bước 2: Lắp mặt sau và gắn nắp sampo. Đặt nắp sau vào đúng dấu ban đầu, siết bu lông đối xứng bằng cờ lê lực.

Lắp lại cánh quạt làm mát và khóa chặt bu lông giữ. Cuối cùng đóng nắp sampo bảo vệ và cài lại nút cavet chắc chắn.

Bề mặt khe hở phòng nổ Ex d là bộ phận dập tắt tia lửa khi có sự cố cháy trong mô tơ điện. Trong quá trình thao tác, tuyệt đối không được dùng giũa, dũa nhám hoặc dụng cụ sắc nhọn để mài lớp bề mặt này. Nếu phát hiện trầy xước sâu vượt quá mức cho phép, thiết bị sẽ bị mất khả năng chống nổ.

So sánh động cơ phòng nổ Ex d và động cơ điện tiêu chuẩn

Việc so sánh chi tiết giữa hai thiết bị giúp kỹ sư hiểu rõ cấu tạo đặc thù của động cơ điện chống cháy nổ.

Trước khi đóng điện nghiệm thu cho motor điện công nghiệp sau khi tháo lắp, hãy dùng đồng hồ Megohmmeter đo điện trở cách điện giữa cuộn dây và vỏ. Trị số điện trở cách điện ở trạng thái nguội bắt buộc phải đạt từ 5 MOhm trở lên để đảm bảo an toàn vận hành.

Những lưu ý khi thực hiện quy trình tháo lắp động cơ phòng nổ

Việc tuân thủ nghiêm ngặt quy trình tháo lắp động cơ phòng nổ là giải pháp tốt nhất để tránh hư hỏng thiết bị và tai nạn lao động.

• Đọc kỹ hướng dẫn sử dụng và thông số kỹ thuật mô măng xoắn bu lông của nhà sản xuất.
• Luôn cắt nguồn điện hoàn toàn và treo biển cảnh báo nguy hiểm trước khi thao tác.
• Sử dụng đúng loại cờ lê lực để siết bu lông theo hình xéo chéo đối xứng.
• Đánh dấu cẩn thận vị trí từng chi tiết cơ khí để việc lắp ráp diễn ra chính xác.
• Thay thế gioăng cao su làm kín bị lão hóa bằng phụ tùng chính hãng có cấp IP tương đương.
• Tra mỡ chịu nhiệt chuyên dụng vào ổ bi với lượng mỡ chiếm khoảng một phần hai thể tích ổ.
• Quay nhẹ trục rotor bằng tay sau khi hoàn đản quy trình để kiểm tra độ trơn tru.

Khi thay thế linh kiện như ổ bi, gioăng màng ranh giới hay bu lông hãm, bạn phải lựa chọn phụ tùng chính hãng đúng chủng loại. Việc dùng linh kiện kém chất lượng sẽ làm giảm khả năng chịu lực và biến động cơ phòng nổ thành nguy cơ cháy nổ tiềm ẩn.

Bảng giá động cơ phòng nổ tại Hà Thanh Motor

Hà Thanh Motor xin gửi tới quý khách bảng tổng hợp các dòng motor điện phòng nổ với chất lượng cao cùng mức giá hợp lý nhất trên thị trường.

Các dòng mô tơ điện do chúng tôi phân phối đều đạt tiêu chuẩn an toàn quốc tế, giúp doanh nghiệp tối ưu chi phí vận hành và bảo vệ hệ thống nhà xưởng tốt nhất.

Câu hỏi thường gặp

Kết luận

Quy trình tháo lắp động cơ phòng nổ đòi hỏi sự chính xác, tỉ mỉ và tuân thủ tuyệt đối các quy định an toàn. Việc thực hiện đúng kỹ thuật hướng dẫn tháo lắp động cơ phòng nổ giúp duy trì cấp bảo vệ Ex d và nâng cao độ bền thiết bị. Hy vọng kiến thức trên sẽ hỗ trợ quý khách vận hành an toàn. Vui lòng gọi Hotline 0936.735.929 hoặc 0981.196.145 để nhận tư vấn từ Hà Thanh Motor.
