Việc lựa chọn dây dẫn phù hợp là yếu tố then chốt để đảm bảo hệ thống điện hoạt động an toàn và ổn định, đặc biệt khi bạn cần chọn dây dẫn cho motor 3 pha. Chọn sai tiết diện dây dẫn có thể dẫn đến nhiều rủi ro như sụt áp, quá nhiệt, hoặc thậm chí gây cháy nổ, ảnh hưởng nghiêm trọng đến hiệu suất hoạt động của động cơ điện.

Hà Thanh Motor sẽ cung cấp những kiến thức chi tiết về cách chọn dây dẫn cho motor 3 pha, giúp bạn đưa ra quyết định chính xác nhất.

Tính toán tiết diện dây dẫn là bước cơ bản nhất trong quá trình chọn dây dẫn cho motor 3 pha. Tiết diện dây dẫn cần đủ lớn để chịu được dòng điện định mức của động cơ, đồng thời giảm thiểu sụt áp trên toàn bộ đường dây.

Điều này đảm bảo motor điện hoạt động ổn định. Việc tính toán kỹ lưỡng giúp tối ưu hóa hiệu suất và kéo dài tuổi thọ của hệ thống.

Tính toán tiết diện dây dẫn cho động cơ 3 pha

Trước khi tính toán tiết diện dây dẫn, việc xác định dòng điện định mức (I) của động cơ là bắt buộc. Dòng điện định mức cho động cơ 3 pha được tính theo công thức sau. Đây là bước quan trọng để chọn dây dẫn cho motor 3 pha.

I = P / (√3 U cosφ)

Trong đó:

I: Dòng điện định mức của động cơ (Ampere)
P: Công suất của động cơ (Watt)
U: Điện áp dây (Volt)
cosφ: Hệ số công suất (thường dao động từ 0.7 đến 0.9)

Để dễ hình dung hơn, hãy xem xét một ví dụ thực tế về việc chọn dây dẫn cho motor 3 pha. Giả sử chúng ta có một động cơ điện 3 pha với các thông số kỹ thuật như sau:

Công suất (P): 7.5 kW (tương đương 7500 W)
Điện áp (U): 380 V
Hệ số công suất (cosφ): 0.85

Áp dụng công thức trên, dòng điện định mức của motor điện này sẽ là:

I = 7500 / (√3 * 380 * 0.85) ≈ 13.4 A

Sau khi xác định được dòng điện định mức, chúng ta sẽ tra bảng để chọn tiết diện dây dẫn phù hợp. Để đảm bảo an toàn và giảm thiểu sụt áp, luôn nên chọn tiết diện dây lớn hơn một chút so với giá trị tính toán. Điều này đặc biệt quan trọng khi lựa chọn dây dẫn cho motor 3 pha.

Để chọn dây theo công suất motor 3 pha và dòng điện định mức một cách nhanh chóng, bạn có thể tham khảo bảng dưới đây. Bảng này mang tính chất tham khảo chung, cần đối chiếu với các tiêu chuẩn kỹ thuật cụ thể và điều kiện lắp đặt thực tế cho từng loại động cơ điện công nghiệp. Đây là một bước then chốt trong quá trình chọn dây dẫn cho motor 3 pha.

Dòng Điện (A)	Tiết Diện Dây Dẫn (mm²) – Dây Đồng	Tiết Diện Dây Dẫn (mm²) – Dây Nhôm
≤ 10	1.5	2.5
10 – 15	2.5	4
15 – 25	4	6
25 – 35	6	10
35 – 50	10	16
50 – 70	16	25
70 – 95	25	35

Quay lại ví dụ trên, với dòng điện 13.4 A, bạn có thể chọn dây đồng có tiết diện 2.5 mm² hoặc dây nhôm có tiết diện 4 mm². Việc chọn dây dẫn cho motor 3 pha không chỉ đảm bảo an toàn mà còn góp phần kéo dài tuổi thọ của động cơ điện.

Ngoài công suất và dòng điện, có nhiều yếu tố khác cần xem xét khi chọn dây dẫn cho motor 3 pha. Việc hiểu rõ và đánh giá đúng các yếu tố này sẽ giúp hệ thống motor điện hoạt động an toàn, hiệu quả và bền bỉ hơn, đặc biệt khi bạn cần chọn dây dẫn cho motor 3 pha.

Điện áp cung cấp và hệ số công suất có ảnh hưởng trực tiếp đến dòng điện định mức của động cơ. Điện áp thấp hoặc hệ số công suất kém sẽ làm tăng dòng điện chạy qua dây dẫn, đòi hỏi tiết diện dây lớn hơn.

Đảm bảo điện áp ổn định và hệ số công suất cao giúp giảm tổn thất điện năng và cải thiện hiệu quả của motor điện. Đây là yếu tố quan trọng khi chọn dây dẫn cho motor 3 pha.

Khoảng cách dây dẫn từ nguồn điện đến motor càng xa, sụt áp trên đường dây càng tăng. Điều này đòi hỏi bạn phải tăng tiết diện dây dẫn để bù đắp sụt áp, đảm bảo điện áp tại đầu động cơ không bị giảm quá mức cho phép.

Bạn có thể tham khảo các bảng tính sụt áp hoặc tư vấn từ chuyên gia để chọn dây dẫn phù hợp. Luôn cân nhắc yếu tố khoảng cách khi chọn dây dẫn cho motor 3 pha.

Xem thêm: Động cơ DC là gì? Cấu tạo, nguyên lý làm việc và phân loại

Nhiệt độ môi trường ảnh hưởng đáng kể đến khả năng tải dòng của dây dẫn. Ở môi trường nhiệt độ cao, khả năng tải dòng của dây dẫn sẽ giảm xuống. Do đó, cần lựa chọn dây dẫn có khả năng chịu nhiệt tốt và tiết diện lớn hơn.

Điều này đảm bảo an toàn vận hành nếu motor điện hoạt động trong điều kiện nhiệt độ môi trường khắc nghiệt. Việc cân nhắc nhiệt độ là cần thiết khi chọn dây dẫn cho motor 3 pha.

Phương pháp lắp đặt dây dẫn cũng là một yếu tố quan trọng ảnh hưởng đến khả năng tản nhiệt và tải dòng của dây. Dây dẫn đi trong ống kín sẽ có khả năng tản nhiệt kém hơn so với dây đi trên thang máng cáp hoặc trong không khí.

Vì vậy, cần chọn tiết diện dây lớn hơn khi lắp đặt trong môi trường hạn chế tản nhiệt. Lưu ý cách lắp đặt khi chọn dây dẫn cho motor 3 pha.

Khi nhiều dây dẫn được đặt chung trong một ống hoặc một bó, khả năng tản nhiệt của từng dây sẽ bị giảm đi. Trong trường hợp này, bạn cần tính toán giảm dòng điện cho phép của mỗi dây hoặc tăng tiết diện dây dẫn để tránh tình trạng quá nhiệt.

Điều này đảm bảo an toàn cho toàn bộ hệ thống motor điện. Đây là một chi tiết quan trọng cần xem xét khi chọn dây dẫn cho motor 3 pha.

Việc chọn dây dẫn cho motor 3 pha không đúng cách có thể dẫn đến nhiều hậu quả nghiêm trọng, ảnh hưởng đến cả hiệu suất và an toàn:

Sụt áp: Dây dẫn quá nhỏ không thể cung cấp đủ dòng điện, gây sụt áp, làm giảm công suất, hiệu suất và tuổi thọ của động cơ.
Quá nhiệt: Dây dẫn quá tải sẽ nóng lên, gây suy giảm vật liệu cách điện, giảm tuổi thọ dây và nguy cơ cháy nổ cao.
Tổn thất điện năng: Dây dẫn không phù hợp làm tăng điện trở, dẫn đến tổn thất điện năng lớn hơn trên đường dây, gây lãng phí và tăng chi phí vận hành.
Nguy cơ cháy nổ: Trong các trường hợp nghiêm trọng, dây dẫn quá tải có thể chập cháy, gây nguy hiểm đến tính mạng và tài sản.

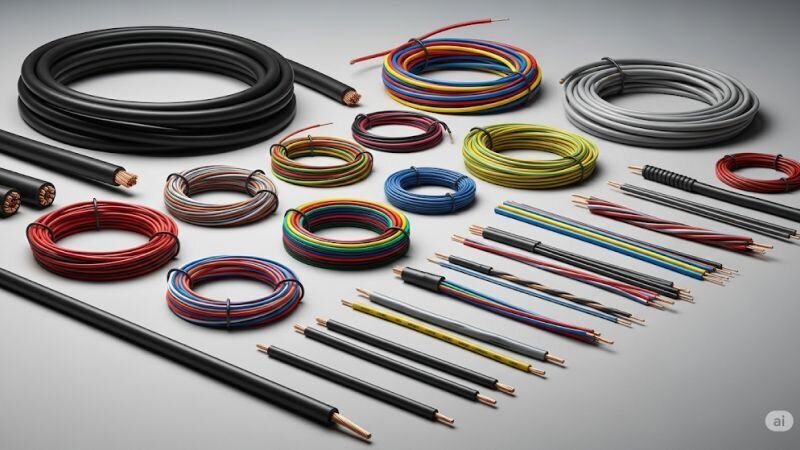

Yếu tố ảnh hưởng đến việc lựa chọn dây dẫn cho motor điện

Trên thị trường hiện nay có đa dạng các loại dây dẫn, mỗi loại có đặc điểm và ưu nhược điểm riêng. Việc hiểu rõ từng loại sẽ giúp bạn cách chọn dây cho động cơ 3 pha phù hợp nhất với yêu cầu sử dụng, dù bạn đang tìm mua motor hay mô tơ điện. Đây là kiến thức cơ bản để chọn dây dẫn cho motor 3 pha hiệu quả.

Dây dẫn đồng là lựa chọn phổ biến nhất cho các ứng dụng điện. Chúng có độ dẫn điện tuyệt vời, khả năng chịu nhiệt cao và độ bền cơ học tốt. Dù giá thành thường cao hơn, dây đồng vẫn là lựa chọn hàng đầu cho nhiều hệ thống motor điện yêu cầu độ tin cậy cao, đặc biệt khi cần chọn dây dẫn cho motor 3 pha tải nặng.

Ưu điểm: Độ dẫn điện cao, khả năng chịu tải tốt, bền, ít bị oxy hóa.
Nhược điểm: Giá thành cao hơn, nặng hơn dây nhôm.

Dây dẫn nhôm có ưu điểm về trọng lượng nhẹ và giá thành rẻ hơn đáng kể so với dây đồng. Tuy nhiên, độ dẫn điện của nhôm thấp hơn đồng, do đó cần chọn tiết diện lớn hơn để đạt khả năng tải dòng tương đương. Dây nhôm thường được sử dụng trong các đường dây tải điện trên không hoặc các ứng dụng cần tối ưu chi phí, nhưng cần cân nhắc kỹ khi chọn dây dẫn cho motor 3 pha.

Ưu điểm: Nhẹ, giá thành thấp hơn.
Nhược điểm: Độ dẫn điện thấp hơn đồng (cần tiết diện lớn hơn), dễ bị oxy hóa tại các mối nối, độ bền cơ học kém hơn.

Dây dẫn bọc PVC (Polyvinyl Chloride) là loại dây thông dụng, được dùng rộng rãi trong cả điện dân dụng và công nghiệp. Lớp vỏ PVC cung cấp khả năng cách điện tốt và bảo vệ lõi dây khỏi các tác động từ môi trường như độ ẩm, hóa chất nhẹ và va đập. Đây là lựa chọn cơ bản khi chọn dây dẫn cho motor 3 pha.

Dây dẫn XLPE (Cross-linked Polyethylene) nổi bật với khả năng chịu nhiệt vượt trội và tuổi thọ cao hơn đáng kể so với dây bọc PVC. Loại dây này thường được ưu tiên trong các ứng dụng đòi hỏi độ tin cậy cao và khả năng chịu nhiệt độ khắc nghiệt.

Chẳng hạn như trong các nhà máy, trạm biến áp hoặc các công trình công nghiệp lớn. Nó là một lựa chọn tuyệt vời khi cần chọn dây dẫn cho motor 3 pha trong điều kiện khắc nghiệt.

Xem thêm: Các loại động cơ điện được sử dụng phổ biến hiện nay

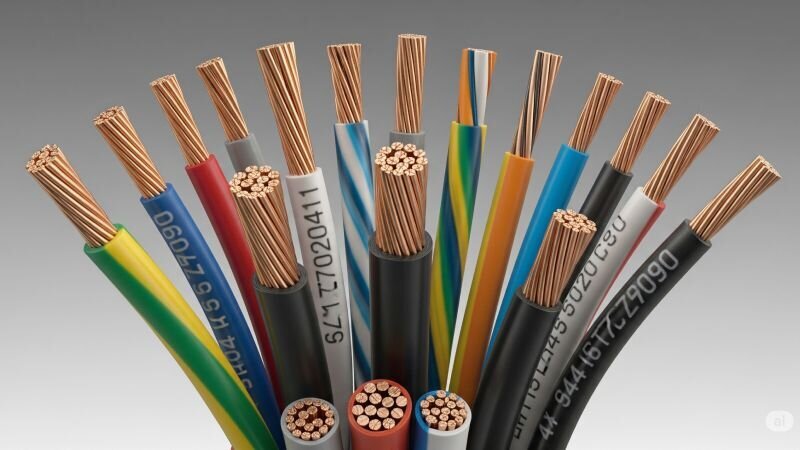

Các loại dây dẫn phù hợp cho động cơ 3 pha

Dây dẫn đơn pha được thiết kế cho các hệ thống điện một pha, điển hình là điện dân dụng hoặc motor điện 220v công suất nhỏ. Các loại mô tơ điện 220v hoặc motor điện pha 220v thường dùng dây dẫn đơn pha. Ngược lại, dây dẫn đa pha (cụ thể là 3 pha) được sử dụng cho các hệ thống điện ba pha, phổ biến trong các ứng dụng công nghiệp với motor điện công nghiệp. Việc hiểu rõ sự khác biệt là cần thiết để chọn dây dẫn cho motor 3 pha.

Dây dẫn đa pha có khả năng truyền tải công suất lớn hơn và hiệu quả hơn nhiều so với dây dẫn đơn pha. Điều này làm cho chúng trở thành lựa chọn tối ưu khi cần chọn dây dẫn cho motor 3 pha.

Khi bạn cần mua motor điện 3 pha, việc sử dụng dây dẫn 3 pha là bắt buộc để đảm bảo truyền tải điện năng phù hợp và an toàn. Tuyệt đối không sử dụng dây dẫn đơn pha cho motor 3 pha vì có thể gây ra quá tải, hư hỏng thiết bị hoặc các sự cố điện nghiêm trọng khác.

Nếu bạn đang tìm mua mô tơ điện hay động cơ điện nhập khẩu, hãy luôn chú ý đến yêu cầu về pha của động cơ. Lựa chọn đúng loại dây là chìa khóa để chọn dây dẫn cho motor 3 pha bền bỉ.

Để đảm bảo tối ưu và an toàn khi chọn dây dẫn cho motor 3 pha, việc tìm kiếm sự tư vấn từ các chuyên gia là vô cùng cần thiết. Hà Thanh Motor sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực động cơ – cơ khí.

Đảm bảo an toàn: Chuyên gia có thể giúp bạn tính toán tiết diện cho động cơ 3 pha một cách chính xác nhất, đảm bảo an toàn tuyệt đối cho hệ thống điện và người sử dụng. Họ sẽ hướng dẫn bạn cách chọn dây dẫn cho motor 3 pha phù hợp.
Tối ưu hiệu suất: Các chuyên gia sẽ tư vấn loại dây dẫn phù hợp nhất với điều kiện làm việc cụ thể của bạn, giúp tối ưu hiệu suất, giảm thiểu tổn thất điện năng và kéo dài tuổi thọ motor điện.
Tiết kiệm chi phí: Với kiến thức chuyên sâu, chuyên gia có thể giúp bạn lựa chọn giải pháp tiết kiệm chi phí nhất mà vẫn đảm bảo chất lượng và độ tin cậy của hệ thống, dù bạn đang tìm mua motor hay mua động cơ điện. Đây là một lợi ích lớn khi tìm hiểu về việc chọn dây dẫn cho motor 3 pha.

Nhà sản xuất thiết bị điện: Các hãng sản xuất động cơ điện lớn thường cung cấp thông tin kỹ thuật chi tiết về sản phẩm, bao gồm các khuyến nghị về loại dây dẫn phù hợp. Hãy tham khảo kỹ khi bạn cần chọn dây dẫn cho motor 3 pha.
Các tiêu chuẩn kỹ thuật: Tham khảo các tiêu chuẩn quốc tế (như IEC) hoặc tiêu chuẩn quốc gia (TCVN) để nắm rõ các quy định về thiết kế, lắp đặt và vận hành hệ thống điện, bao gồm việc chọn dây dẫn.
Các chuyên gia tư vấn điện: Hãy liên hệ với các kỹ sư hoặc công ty tư vấn điện chuyên nghiệp để nhận được lời khuyên chính xác, đặc biệt với các hệ thống phức tạp hoặc motor điện tốt nhất yêu cầu cao. Họ sẽ hỗ trợ bạn tốt nhất trong việc chọn dây dẫn cho motor 3 pha.

Với kinh nghiệm nhiều năm trong lĩnh vực bán motor điện và bán động cơ điện, Hà Thanh Motor luôn sẵn sàng hỗ trợ quý khách hàng trong việc chọn dây dẫn cho motor 3 pha một cách tốt nhất. Để được tư vấn chi tiết hơn, quý khách có thể liên hệ trực tiếp qua hotline: 0936.735.929 hoặc 0981.196.145.

Tư vấn từ chuyên gia lựa chọn các loại dây dẫn phù hợp

Bạn đang tìm kiếm giá motor hoặc muốn mua motor điện 3 pha chất lượng? Dưới đây là bảng giá tham khảo các loại động cơ điện 3 pha mới nhất tại Hà Thanh Motor. Chúng tôi chuyên bán mô tơ điện, động cơ điện giá rẻ, motor điện công nghiệp và động cơ điện nhập khẩu đa dạng, đáp ứng mọi nhu cầu của bạn. Liên hệ ngay để được tư vấn chọn dây dẫn cho motor 3 pha phù hợp.

STT	Sản phẩm	Giá	Thông số
1	Động cơ điện 3 pha 0.18kW 0.25Hp	Từ 800.000₫	3 pha, 0.18kW - 0.25Hp, 220V/380V
2	Động cơ điện 3 pha 0.25kW 0.34Hp	Từ 900.000₫	3 pha, 0.25kW - 0.34Hp, 220V/380V
3	Động cơ điện 3 pha 0.37kW 0.5Hp	Từ 900.000₫	3 pha, 0.37kW - 0.5Hp, 220V/380V
4	Động cơ điện 3 pha 0.55kW 0.75Hp	Từ 1.000.000₫	3 pha, 0.55kW - 0.75Hp, 220V/380V
5	Động cơ điện 3 pha 0.8kW 1Hp	Từ 1.200.000₫	3 pha, 0.8kW-1Hp, 380V
6	Động cơ điện 3 pha 0.75kW 1Hp	Từ 1.200.000₫	3 pha, 0.75kW - 1Hp, 220V/380V
7	Động cơ điện 3 pha 1.1kW 1.5Hp	Từ 1.300.000₫	3 pha, 1.1kW - 1.5Hp, 220V/380V
8	Động cơ điện 3 pha 1.5kW 2Hp	Từ 1.550.000₫	3 pha, 1.5kW - 2Hp, 220V/380V
9	Động cơ điện 3 pha 2.2kW 3Hp	Từ 1.800.000₫	3 pha, 2.2kW - 3Hp, 220V/380V
10	Động cơ điện 3 pha 3.0kW 4Hp	Từ 2.300.000₫	3 pha, 3.0kW - 4Hp, 220V/380V
11	Động cơ điện có phanh 0.18kW 0.25Hp	Từ 2.500.000₫	Có phanh, 0.18kW - 0.25Hp, 220V/380V
12	Động cơ điện có phanh 0.25kW 0.34Hp	Từ 2.550.000₫	Có phanh, 0.25kW - 0.34Hp, 220V/380V
13	Động cơ điện có phanh 0.37kW 0.5Hp	Từ 2.600.000₫	Có phanh, 0.37kW - 0.5Hp, 220V, 220V/380V
14	Động cơ điện 3 pha 4kW 5.5Hp	Từ 2.900.000₫	3 pha, 4kW - 5.5Hp, 380V/660V
15	Động cơ điện 3 pha 3.7kW 5Hp	Từ 3.200.000₫	3 pha, 3.7kW - 5Hp, 380V
16	Động cơ điện có phanh 0.55kW 0.75Hp	Từ 3.200.000₫	Có phanh, 0.55kW - 0.75Hp, 220V/380V
17	Động cơ điện có phanh 0.75kW 1Hp	Từ 3.250.000₫	Có phanh, 0.75kW - 1Hp, 220V, 220V/380V
18	Động cơ điện có phanh 1.1kW 1.5Hp	Từ 3.900.000₫	Có phanh, 1.1kW - 1.5Hp, 220V, 220V/380V

Xem thêm: Cách đo trở kháng cuộn dây motor chuẩn xác, biết ngay motor còn tốt hay hỏng

Xem tất cả 69 sản phẩm: Động cơ điện 3 pha

Dưới đây là một số câu hỏi thường gặp về việc chọn dây dẫn cho motor 3 pha, giúp bạn có cái nhìn tổng quan và đưa ra quyết định mua motor phù hợp. Những thông tin này rất hữu ích cho người cần chọn dây dẫn cho motor 3 pha.

Để tính toán tiết diện dây dẫn, bạn cần xác định dòng điện định mức của động cơ dựa trên công suất (P), điện áp (U) và hệ số công suất (cosφ) theo công thức I = P / (√3 U cosφ). Sau đó, sử dụng dòng điện này để tra bảng chọn tiết diện dây dẫn, có tính đến các yếu tố như khoảng cách, nhiệt độ và cách lắp đặt. Đây là bước cơ bản khi chọn dây dẫn cho motor 3 pha.

Loại dây dẫn phù hợp cho hệ thống điện 3 pha phụ thuộc vào công suất motor, khoảng cách truyền tải, nhiệt độ môi trường và phương pháp lắp đặt. Dây đồng là lựa chọn ưu tiên về hiệu suất và độ bền, nhưng dây nhôm có thể là giải pháp kinh tế hơn trong một số trường hợp, đặc biệt khi bạn cần mua mô tơ điện với ngân sách hạn chế. Việc chọn dây dẫn cho motor 3 pha cần xem xét kỹ lưỡng các yếu tố này.

Việc chọn dây dẫn cho motor 3 pha phù hợp là rất quan trọng vì nó đảm bảo an toàn cho hệ thống và người vận hành, giảm thiểu tổn thất điện năng, kéo dài tuổi thọ của động cơ và duy trì hiệu suất hoạt động tối ưu. Chọn sai dây dẫn có thể gây sụt áp, quá nhiệt, hoặc thậm chí cháy nổ. Do đó, hiểu rõ cách chọn dây dẫn cho motor 3 pha là yếu tố sống còn.

Có, dây dẫn có ảnh hưởng trực tiếp đến hiệu suất của motor điện. Dây dẫn quá nhỏ hoặc không phù hợp sẽ gây sụt áp và tổn thất năng lượng đáng kể, làm giảm công suất đầu ra của motor, tăng nhiệt độ hoạt động và giảm tuổi thọ thiết bị. Việc chọn dây dẫn chính xác là yếu tố then chốt để motor điện của bạn hoạt động hiệu quả tối đa. Luôn chú ý khi chọn dây dẫn cho motor 3 pha.

Bạn nên thay thế dây dẫn cho motor 3 pha khi dây có dấu hiệu hư hỏng (nứt, bong tróc lớp cách điện), quá nhiệt thường xuyên, hoặc khi bạn nâng cấp động cơ lên công suất lớn hơn mà dây dẫn hiện tại không còn đáp ứng được dòng điện định mức. Việc kiểm tra định kỳ và thay thế kịp thời giúp ngăn ngừa sự cố và đảm bảo an toàn cho toàn bộ hệ thống điện. Đây là một phần quan trọng của việc quản lý khi chọn dây dẫn cho motor 3 pha.

Việc chọn dây dẫn cho motor 3 pha là một bước quan trọng, đòi hỏi sự cẩn trọng và hiểu biết kỹ thuật để đảm bảo an toàn và hiệu quả hoạt động của động cơ. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về cách chọn dây dẫn cho motor 3 pha, giúp bạn đưa ra lựa chọn sáng suốt cho hệ thống của mình.

Nếu bạn có bất kỳ câu hỏi nào hoặc cần tư vấn thêm về các loại động cơ điện, mô tơ điện, hay cách chọn dây dẫn phù hợp, đừng ngần ngại liên hệ với Hà Thanh Motor. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ bạn qua hotline: 0936.735.929 hoặc 0981.196.145 để chọn dây dẫn cho motor 3 pha tốt nhất.
