Các lỗi thường gặp của biến tần ABB và cách khắc phục

Tìm hiểu các lỗi thường gặp của biến tần abb giúp người vận hành chủ động xử lý sự cố nhanh chóng. Thiết bị này đóng vai trò quan trọng trong việc điều tiết tốc độ động cơ công nghiệp nhưng vẫn có thể gặp trục trặc về dòng điện, quá nhiệt hoặc mất pha. Việc nhận diện đúng mã lỗi giúp duy trì hiệu suất làm việc cao nhất cho toàn bộ hệ thống sản xuất của bạn.

Nắm rõ các lỗi thường gặp của biến tần abb giúp nâng cao hiệu quả vận hành máy móc:

• Thường xuyên giám sát các thông số dòng điện và điện áp nguồn cấp để tránh lỗi quá dòng F0001.
• Thiết lập hệ thống thông gió tốt cho tủ biến tần nhằm phòng ngừa lỗi quá nhiệt F0003 triệt để.
• Sử dụng các thiết bị đo chuyên dụng để kiểm tra lỗi chạm đất F0016 trước khi khởi động.
• Lựa chọn biến tần chính hãng chất lượng cao thay vì các loại biến tần giá rẻ không rõ nguồn gốc.

Sự hiểu biết sâu sắc về mặt kỹ thuật sẽ giúp quý khách hàng tối ưu hóa quy trình bảo trì thiết bị điện này.

Biến tần ABB thường gặp những lỗi gì trong vận hành?

Trong quá trình vận hành thực tế tại các nhà máy, dòng máy biến tần này có thể hiển thị các cảnh báo sự cố trên màn hình điều khiển.

Việc hiểu rõ bản chất của từng lỗi giúp kỹ thuật viên đưa ra phương án xử lý kịp thời và chính xác nhất.

Hệ thống điện hiện đại sử dụng tủ biến tần để bảo vệ các cục biến tần khỏi sự xâm nhập của bụi bẩn và độ ẩm bên ngoài môi trường.

Chi tiết bảng mã lỗi biến tần ABB và cách khắc phục

Dưới đây là tổng hợp đầy đủ các lỗi thường gặp của biến tần abb phổ biến nhất đi kèm nguyên nhân chi tiết và quy trình sửa chữa chuẩn kỹ thuật.

Lỗi F0001 quá dòng dòng điện hoạt động

Sự cố quá dòng xảy ra khi dòng điện đầu ra vượt quá giới hạn thiết kế của thiết bị bảo vệ.

Nguyên nhân gây ra mã lỗi biến tần abb F0001 thường xuất phát từ tải cơ khí đột ngột tăng cao.

Động cơ điện có thể bị kẹt trục hoặc cuộn dây stator bị chập vòng nhẹ dẫn đến dòng tăng vọt.

Giải pháp xử lý lỗi quá dòng:

• Kiểm tra khớp nối cơ khí của động cơ xem có bị kẹt rác hoặc khô dầu hay không.
• Đo đạc dòng điện thực tế bằng ampe kìm xem có vượt quá công suất định mức của máy biến tần.
• Điều chỉnh tăng thời gian tăng tốc trên bàn phím điều khiển để giảm dòng khởi động.

Lỗi F0002 quá áp mạch trung gian một chiều

Lỗi này xuất hiện khi điện áp trên bus DC vượt quá ngưỡng an toàn cho phép của thiết bị.

Nguyên nhân chủ yếu do thời gian giảm tốc được cài đặt quá ngắn khiến động cơ chuyển sang chế độ máy phát.

Năng lượng phản hồi ngược lại mạch DC của cục biến tần mà không được tiêu thụ kịp thời.

Biện pháp xử lý lỗi quá áp:

• Kéo dài thời gian giảm tốc trong nhóm thông số cấu hình của thiết bị.
• Lắp đặt thêm điện trở xả hãm để tiêu thụ năng lượng tái sinh dư thừa.
• Kiểm tra điện áp nguồn cấp đầu vào xem có bị tăng vọt bất thường hay không.

Lưu ý từ chuyên gia: Trước khi tiến hành cấp nguồn cho bất kỳ dòng biến tần 1 pha 220v hay biến tần công nghiệp nào, việc đo đạc điện trở cách điện của cuộn dây động cơ điện là bắt buộc để ngăn ngừa nguy cơ nổ mạch công suất IGBT do ngắn mạch đầu ra.

Lỗi F0003 quá nhiệt khối bán dẫn công suất

Thiết bị sẽ tự động ngắt và báo lỗi khi nhiệt độ tản nhiệt vượt ngưỡng an toàn.

Nguyên nhân thường do môi trường xung quanh quá nóng hoặc hệ thống thông gió hoạt động kém hiệu quả.

Quạt tản nhiệt tích tụ nhiều bụi bẩn làm giảm lưu lượng gió lưu thông.

Biện pháp xử lý lỗi quá nhiệt:

• Thực hiện vệ sinh quạt làm mát và các khe thông gió của tủ biến tần định kỳ.
• Kiểm tra xem quạt làm mát có còn quay tự do hay đã bị hỏng cuộn dây.
• Lắp đặt thêm hệ thống quạt hút cưỡng bức cho không gian lắp đặt thiết bị.

Hà Thanh Motor sở hữu đội ngũ kỹ thuật viên dày dặn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực động cơ – cơ khí. Chúng tôi luôn sẵn sàng hỗ trợ kỹ thuật và tư vấn giải pháp khắc phục sự cố biến tần nhanh chóng qua hotline 0936.735.929 hoặc 0981.196.145.

Lỗi F0004 ngắn mạch tải động cơ điện đầu ra

Đây là lỗi cực kỳ nguy hiểm có thể gây hư hỏng vĩnh viễn cho linh kiện công suất IGBT bên trong.

Nguyên nhân có thể do dây cáp động cơ bị trầy xước vỏ cách điện dẫn đến chập pha.

Cuộn dây bên trong động cơ bị cháy hoặc mất khả năng cách điện an toàn.

Quy trình kiểm tra sự cố ngắn mạch:

• Ngắt kết nối cáp động cơ ra khỏi các cực đầu ra của thiết bị điều khiển tốc độ.
• Sử dụng đồng hồ megomet để đo điện trở cách điện của các cuộn dây động cơ điện.
• Kiểm tra kỹ lưỡng các cầu đấu nối xem có bị ẩm ướt hoặc lẫn dị vật kim loại hay không.

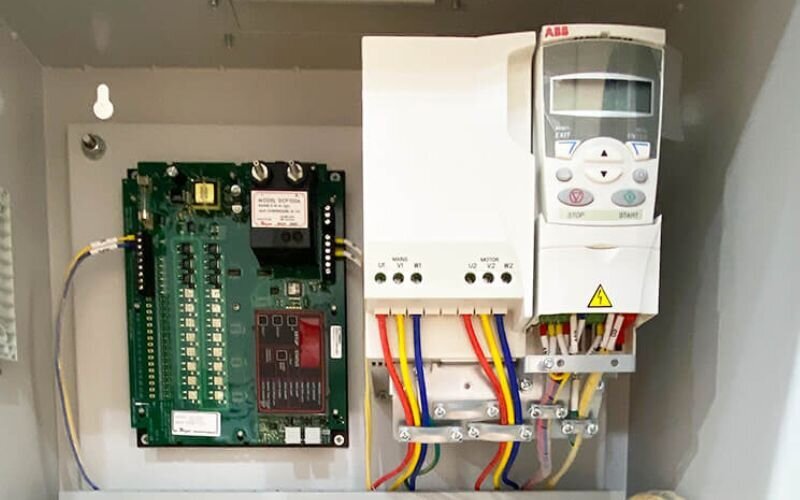

Lỗi F0005 sai lệch cấu hình thông số vận hành

Lỗi này cảnh báo việc thiết lập các dải giới hạn hoạt động không đồng nhất hoặc bị xung đột.

Một số giá trị cài đặt vượt quá khả năng đáp ứng vật lý của dòng biến tần công nghiệp.

Hiện tượng này cũng xảy ra khi người dùng vô tình khôi phục cài đặt gốc nhưng chưa cấu hình lại.

Các bước đồng bộ lại thông số kỹ thuật:

• Tra cứu tài liệu hướng dẫn kỹ thuật đi kèm để kiểm tra từng nhóm thông số cơ bản.
• Nhập chính xác các thông số ghi trên nhãn động cơ bao gồm công suất, dòng điện, tần số định mức.
• Kiểm tra kỹ lưỡng các lỗi thường gặp của biến tần abb để tiến hành thực hiện quy trình nhận diện động cơ tự động ID run nhằm tối ưu hóa điều khiển.

Lỗi F0006 sụt áp mạch một chiều trung gian

Điện áp DC bus giảm xuống dưới mức tối thiểu cần thiết để duy trì hoạt động bình thường.

Nguyên nhân do nguồn điện lưới đầu vào bị mất pha hoặc sụt áp đột ngột khi nhà máy khởi động tải lớn.

Cầu chỉnh lưu đầu vào hoặc tụ lọc nguồn một chiều bị suy giảm dung lượng do lão hóa.

Cách khắc phục sụt áp hiệu quả:

• Đo điện áp nguồn cấp đầu vào xem có đạt dải tiêu chuẩn của biến tần 220v hoặc biến tần 200v hay không.
• Kiểm tra các tiếp điểm của Aptomat và khởi động từ cấp nguồn xem có bị lỏng lẻo.
• Sử dụng các bộ ổn áp nguồn hoặc cuộn kháng đầu vào để san phẳng các xung sụt áp đột ngột.

Lỗi F0009 động cơ hoạt động bị quá nhiệt

Thiết bị tính toán hoặc đo đạc được nhiệt độ cuộn dây động cơ vượt ngưỡng cho phép.

Nguyên nhân do động cơ chạy ở tốc độ quá thấp trong thời gian dài khiến quạt đuôi không đủ mát.

Tải cơ khí nặng nề ép động cơ làm việc quá công suất thiết kế liên tục.

Giải pháp bảo vệ động cơ khỏi quá nhiệt:

• Lắp đặt thêm quạt cưỡng bức chạy nguồn độc lập cho động cơ khi vận hành ở tần số thấp.
• Kiểm tra lại hệ số bảo vệ nhiệt của động cơ được khai báo trong chương trình điều khiển.
• Giảm bớt tải trọng cơ khí hoặc thay thế bằng động cơ có công suất lớn hơn phù hợp hơn.

Lỗi F0016 dòng rò rỉ chạm đất đầu ra

Thiết bị phát hiện có sự mất cân bằng dòng điện giữa các pha đầu ra do rò rỉ xuống đất.

Nguyên nhân phổ biến do độ ẩm xâm nhập vào hộp cực đấu dây của động cơ điện.

Cáp đấu nối chạy dưới lòng đất bị lão hóa vỏ nhựa gây rò điện ra vỏ tủ sắt.

Cách xử lý lỗi rò điện chạm đất:

• Sấy khô hộp đấu nối động cơ và kiểm tra kỹ hệ thống tiếp địa của nhà máy.
• Đo điện trở cách điện của từng pha động cơ so với vỏ máy bằng thiết bị chuyên dụng.
• Nếu phát hiện cuộn dây bị ẩm, cần tiến hành tẩm sơn cách điện và sấy khô hoàn toàn.

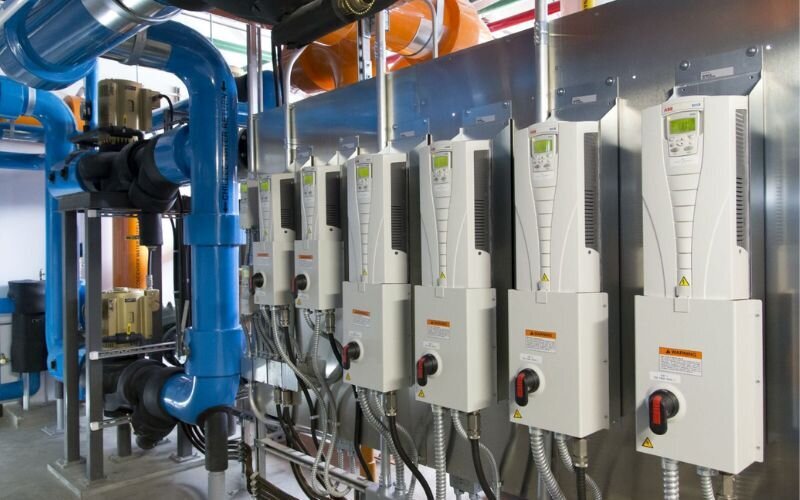

Lỗi F0018 hỏng hóc cảm biến đo nhiệt độ

Mạch đo nhiệt độ nội bộ của khối tản nhiệt phát tín hiệu sai lệch hoặc bị đứt dây truyền dẫn.

Nguyên nhân do cảm biến nhiệt điện trở bán dẫn bên trong máy biến tần bị hỏng do quá nhiệt lâu ngày.

Giắc cắm kết nối giữa bo điều khiển và bo công suất bị lỏng tiếp xúc.

Biện pháp xử lý lỗi cảm biến:

• Kiểm tra và cắm chặt lại các cáp bẹt kết nối nội bộ của thiết bị.
• Đo giá trị điện trở của cảm biến nhiệt độ để xác định xem linh kiện còn hoạt động tốt hay không.
• Gửi thiết bị đến trung tâm sửa chữa chuyên nghiệp để thay thế cảm biến chính hãng mới.

Lỗi F0021 sai lệch mạch đo dòng điện

Hệ thống đo lường phản hồi dòng điện hoạt động không chính xác dẫn đến mất kiểm soát vòng kín.

Nguyên nhân do cảm biến dòng dòng biến thế Hall bị lỗi hoặc mất nguồn nuôi.

Lỗi này thường xảy ra trên các dòng cục biến tần đã vận hành nhiều năm trong môi trường hóa chất ăn mòn.

Quy trình khắc phục lỗi mạch đo dòng:

• Vệ sinh sạch sẽ bo mạch điều khiển bằng dung dịch chuyên dụng để loại bỏ mảng bám ẩm.
• Kiểm tra nguồn cấp phụ cho cảm biến dòng trên bo nguồn chính.
• Thay thế cảm biến đo dòng Hall mới nếu xác định linh kiện đã hư hỏng vật lý.

Lỗi F0022 mất pha nguồn điện đầu vào

Thiết bị phát hiện gợn sóng điện áp DC bus quá cao do thiếu hụt một pha cấp nguồn lưới.

Nguyên nhân do đứt cầu chì bảo vệ đầu vào hoặc nổ tiếp điểm khởi động từ cấp nguồn.

Hệ thống điện lưới của khu vực sản xuất gặp sự cố lệch pha nghiêm trọng.

Giải pháp khắc phục mất pha nguồn cấp:

• Đo kiểm tra điện áp xoay chiều tại ba cực đầu vào U1 V1 W1 của thiết bị.
• Thay thế cầu chì bị đứt bằng loại cầu chì cắt nhanh chuyên dụng cho thiết bị điện tử bán dẫn.
• Vận hành biến tần 1 pha 220v đối với các ứng dụng công suất nhỏ để tránh lỗi mất pha.

Lỗi F0024 tốc độ động cơ vượt ngưỡng

Tốc độ phản hồi thực tế từ động cơ vượt quá giới hạn tốc độ cực đại được thiết lập.

Tốc độ quay của động cơ điện xoay chiều được xác định bởi công thức cơ bản n = (60 * f) / p trong đó f là tần số hoạt động và p là số cặp cực từ của stator.

Khi tần số f tăng quá cao mà không kiểm soát được tải trọng, lực ly tâm sẽ gây hỏng hóc cơ khí nghiêm trọng cho trục động cơ.

Cách xử lý lỗi quá tốc độ:

• Kiểm tra hoạt động của phanh cơ khí hỗ trợ giữ tải thế năng khi dừng máy.
• Đo đạc lại thông số card encoder và kiểm tra cáp truyền tín hiệu phản hồi xem có bị đứt hay không.
• Điều chỉnh lại tham số giới hạn tốc độ tối đa trong hệ thống cho phù hợp thực tế.

Nếu quý khách hàng đang tìm kiếm giải pháp mua biến tần chính hãng chất lượng cao hoặc cần sửa chữa tủ biến tần nhà xưởng, hãy liên hệ ngay với Hà Thanh Motor qua số điện thoại 0936.735.929 để nhận tư vấn tốt nhất.

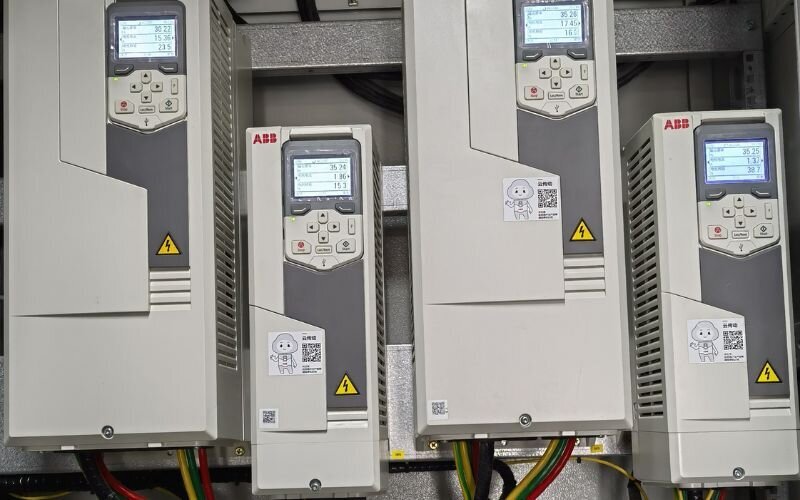

Lỗi F0034 mất pha kết nối phía động cơ

Thiết bị phát hiện dòng điện chạy qua ba pha đầu ra không cân bằng hoặc bằng không.

Nguyên nhân do đứt một dây cáp động cơ hoặc cuộn dây bên trong động cơ bị đứt mạch hoàn toàn.

Tiếp điểm của rơ le trung gian hoặc khởi động từ bảo vệ đầu ra bị hỏng không đóng kín.

Cách xử lý lỗi mất pha động cơ:

• Đo điện trở cuộn dây động cơ từ đầu cáp nối với biến tần để kiểm tra tính thông mạch.
• Kiểm tra tất cả các điểm đấu nối cầu đấu trung gian xem có bị lỏng ốc hay không.
• Tạm thời vô hiệu hóa chức năng bảo vệ mất pha đầu ra nếu chạy động cơ công suất quá nhỏ để thử nghiệm.

Lỗi F0035 mất pha đầu ra của bộ biến đổi

Sự cố xảy ra khi thiết bị không phát hiện được dòng điện chạy qua cả ba pha đầu ra.

Nguyên nhân do chưa đấu nối động cơ điện vào thiết bị khi tiến hành chạy thử nghiệm.

Mạch Driver kích mở cổng IGBT của máy biến tần bị lỗi không cấp nguồn ra các pha.

Biện pháp xử lý lỗi mất pha đầu ra:

• Đo đạc kỹ lưỡng và đảm bảo rằng động cơ đã được đấu nối chắc chắn trước khi nhấn nút khởi chạy thiết bị.
• Kiểm tra nguồn cấp kích mở cổng của khối IGBT xem có đủ điện áp tiêu chuẩn hay không.
• Gửi thiết bị đến đơn vị uy tín như Hà Thanh Motor để kiểm tra sửa chữa bo mạch Driver chuyên sâu.

Lời khuyên bảo trì: Bụi bẩn bám trên cánh quạt làm mát là sát thủ thầm lặng gây ra lỗi quá nhiệt F0003. Việc thiết lập lịch vệ sinh định kỳ 3 tháng một lần giúp tăng tuổi thọ linh kiện điện tử lên gấp đôi.

Ưu điểm và nhược điểm của biến tần ABB trong công nghiệp

Bất kỳ thiết bị điện tử nào cũng có những mặt mạnh và mặt hạn chế nhất định trong quá trình vận hành thực tế tại Việt Nam.

Hiểu rõ ưu nhược điểm giúp bạn lựa chọn đúng dòng sản phẩm phù hợp với điều kiện tài chính và yêu cầu kỹ thuật.

Ưu điểm nổi bật của dòng thiết bị này:

• Độ bền bỉ vượt trội và khả năng bảo vệ động cơ điện cực kỳ an toàn trước các sự cố quá tải.
• Giao diện lập trình thông minh giúp kỹ thuật viên dễ dàng cấu hình và tối ưu hóa hệ thống.
• Tích hợp sẵn các bộ lọc nhiễu sóng hài tiêu chuẩn cao giúp bảo vệ các thiết bị điện tử nhạy cảm xung quanh.

Nhược điểm cần lưu ý khi sử dụng:

• Chi phí đầu tư ban đầu cao hơn đáng kể so với các dòng biến tần giá rẻ khác trên thị trường.
• Đòi hỏi kỹ thuật viên vận hành phải có kiến thức chuyên môn vững vàng để thiết lập thông số tối ưu nhất.
• Linh kiện thay thế chính hãng đôi khi có thời gian chờ nhập khẩu lâu hơn các dòng máy phổ thông.

So sánh biến tần ABB với dòng biến tần trung quốc

Việc lựa chọn thiết bị điều khiển phù hợp với ngân sách và yêu cầu kỹ thuật luôn là bài toán đau đầu của các chủ đầu tư.

Bảng so sánh dưới đây sẽ làm rõ sự khác biệt giữa dòng máy cao cấp châu Âu và các giải pháp giá rẻ từ châu Á.

Tùy thuộc vào ngân sách đầu tư và tính chất quan trọng của hệ thống sản xuất, doanh nghiệp có thể cân nhắc mua biến tần phù hợp.

Các ứng dụng tải nhẹ như quạt gió, bơm nước gia đình có thể dùng biến tần 1 pha hoặc biến tần 1 pha 220v giá rẻ để tiết kiệm chi phí.

Tuy nhiên đối với dây chuyền sản xuất lớn, việc đầu tư các dòng máy chất lượng cao là quyết định thông minh lâu dài.

Câu hỏi thường gặp

Kết luận

Việc hiểu rõ các lỗi thường gặp của biến tần abb giúp doanh nghiệp chủ động vận hành sản xuất an toàn. Bảo trì định kỳ là chìa khóa vàng kéo dài tuổi thọ cho mọi loại biến tần công nghiệp hiện nay.
