Để hộp giảm tốc (hộp số giảm tốc) hoạt động ổn định và sinh ra lực kéo tốt nhất, việc tính toán ghép nối thiết bị là rất quan trọng. Bài viết dưới đây Hà Thanh Motor sẽ hướng dẫn chi tiết cách chọn hộp giảm tốc theo công suất motor điện chuẩn dựa trên số liệu vận hành thực tế. Nắm vững quy trình kỹ thuật này giúp bạn tối ưu chi phí và tránh làm hỏng cấu trúc nhông răng.
Mối quan hệ giữa hộp giảm tốc và công suất motor điện
Động cơ điện (motor điện) tạo lực quay ban đầu, trong khi hộp số giúp giảm tốc độ và tăng lực kéo tại đầu ra. Hai thiết bị cần được tính toán đồng bộ về công suất, tốc độ và tải làm việc. Nếu chọn sai thông số, hệ thống có thể tiêu thụ nhiều điện, phát nhiệt cao hoặc bị quá tải. Về lâu dài, tình trạng này còn gây hư hỏng, làm vỡ nhông răng và giảm tuổi thọ thiết bị.

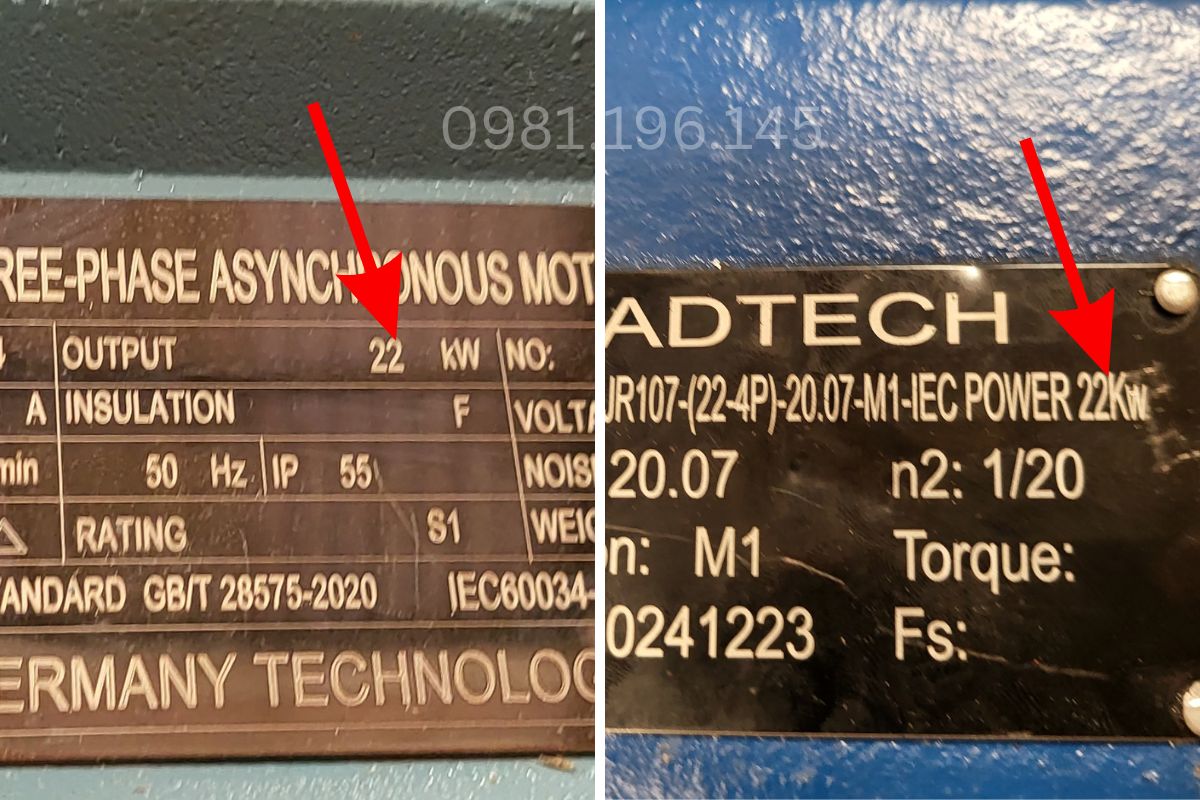

Chọn công suất motor phù hợp với hộp giảm tốc
4 Bước chọn hộp giảm tốc phù hợp với công suất motor điện
Việc ghép nối cụm thiết bị cần dựa trên các số liệu tính toán chính xác, không nên chọn theo kích thước vỏ ngoài. Dưới đây là 4 bước kỹ thuật cốt lõi.
Bước 1: Xác định công suất motor điện hiện có
Bạn cần xem thông số công suất ghi trên tem nhãn motor, thường tính bằng kW hoặc HP (mã lực). Đây là mức năng lượng đầu vào cung cấp cho hộp số hoạt động. Tuyệt đối không dùng hộp giảm tốc có thiết kế chịu tải nhỏ hơn công suất motor, vì lực vặn từ cốt động cơ sẽ nhanh chóng làm nứt vỡ bánh răng.
Bước 2: Tính toán tỷ số truyền (Ratio – i)
Tỷ số truyền i quyết định tốc độ trục ra. Công thức là lấy tốc độ vòng quay của motor chia cho tốc độ yêu cầu của tải. Nếu motor quay 1450 vòng/phút, ứng dụng cần 50 vòng/phút, tỷ số i = 1450/50 = 29. Việc chọn chuẩn tỷ số truyền đảm bảo dây chuyền chạy đúng tốc độ, không bị nhanh hay chậm so với thiết kế.
Mô-men xoắn là lực vặn tại trục ra, quyết định khả năng kéo tải của hệ thống. Hộp số giảm tốc độ nhưng sẽ khuếch đại lực xoắn này. Lực vặn phụ thuộc vào công suất motor và tỷ số truyền. Bạn phải đảm bảo thông số chịu tải của hộp giảm tốc lớn hơn hoặc bằng lực xoắn thực tế tạo ra để tránh gãy trục.
Bước 4: Áp dụng hệ số phục vụ (Service Factor – sf)
Hệ số sf bù trừ cho mức độ va đập và thời gian vận hành. Tải nhẹ chạy 8 tiếng/ngày có sf là 1.0. Nếu chạy liên tục 24/7 hoặc tải va đập mạnh như máy nghiền, sf phải chọn từ 1.5 trở lên. Nhân mô-men xoắn thực tế với hệ số sf giúp xác định đúng kích cỡ vỏ hộp số, tránh hỏng hóc khi quá tải.

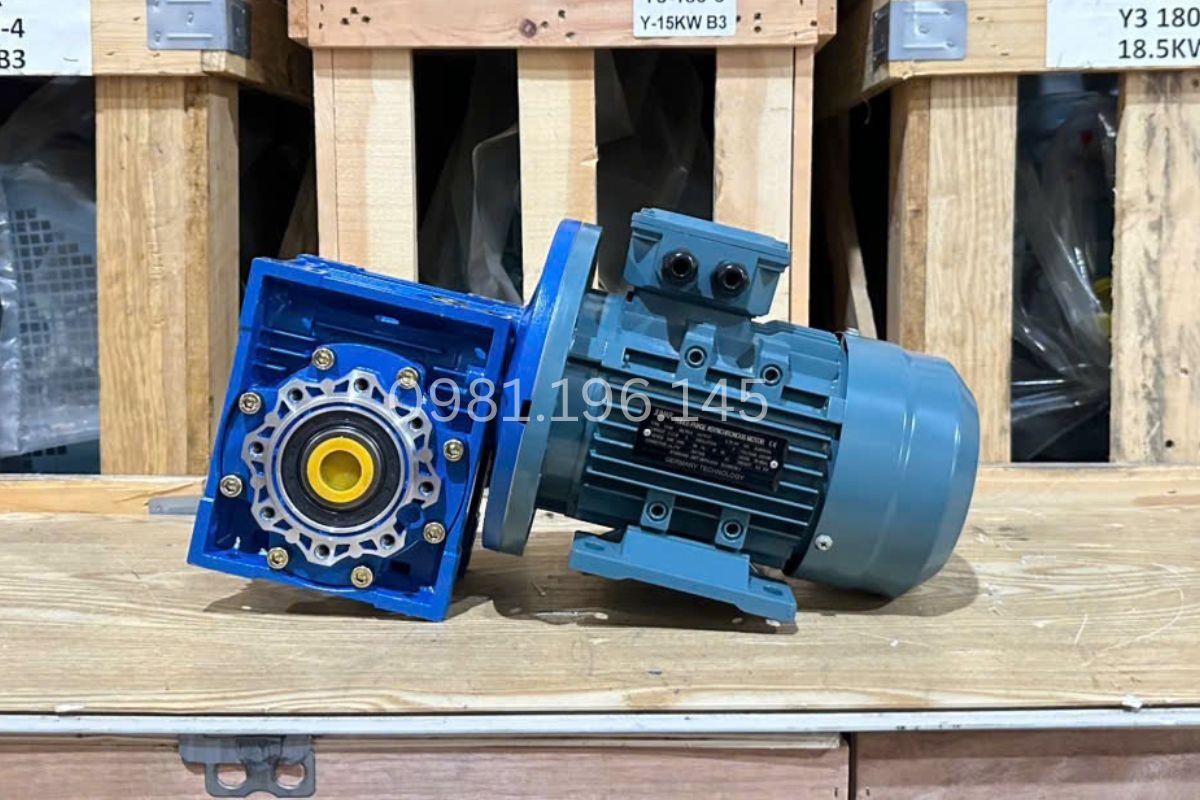

Tính tỷ số truyền và mô-men xoắn khi chọn hộp giảm tốc
Lưu ý khi ghép nối hộp giảm tốc với motor
Ngoài việc đáp ứng các thông số về lực kéo, khâu lắp ráp vật lý giữa hai thiết bị cũng quan trọng không kém để hạn chế rung lắc, tiếng ồn khi vận hành.
Kiểm tra kiểu lắp ghép mặt bích
Động cơ và hộp số kết nối vật lý qua mặt bích tiêu chuẩn. Kích thước mặt bích (như B5, B14) và đường kính cốt motor phải khớp tuyệt đối với trục âm của hộp giảm tốc. Nếu sai thông số, bạn không thể lắp ráp cố định. Việc tự chế mặt bích thường gây lệch tâm trục, tạo ra rung động lớn và phá hỏng vòng bi khi chạy.
Hộp giảm tốc sử dụng dầu bôi trơn và phớt chặn có giới hạn nhiệt độ cụ thể. Nếu lắp ở lò sấy, mỡ thông thường sẽ loãng, phớt cao su thoái hóa gây xì dầu. Ở kho lạnh, dầu đặc lại cản trở chuyển động bánh răng. Xác định rõ nhiệt độ môi trường giúp chọn đúng chủng loại mỡ bò và phớt chịu nhiệt, duy trì độ bền cơ học.
Cách kiểm tra mặt bích motor trước khi lắp hộp số
Các lỗi thường gặp khi chọn sai hộp giảm tốc
Hộp số chịu tải nhỏ hơn công suất motor: Khi lực mô-men xoắn từ động cơ truyền sang quá lớn, nhông răng bên trong sẽ phải chịu lực vặn vượt mức thiết kế. Hậu quả là gây mòn nhanh, mẻ răng hoặc vỡ nát bánh răng và trục cốt ngay khi vận hành có tải nặng.
Chọn sai tỷ số truyền (Ratio): Nếu tỷ số truyền thấp, trục ra quay nhanh nhưng lực kéo yếu, làm motor phải gánh tải nặng, sinh nhiệt và dễ cháy. Ngược lại, tỷ số truyền quá cao khiến dây chuyền chạy chậm sai thiết kế, làm giảm năng suất thực tế và gây lãng phí điện năng.
Sai lệch kích thước mặt bích và trục cốt: Việc cố tình độ chế khi lỗ cốt hộp số và trục motor không khớp sẽ làm lệch tâm. Quá trình vận hành sẽ tạo ra độ rơ và lực văng lớn, gây rung lắc mạnh, phá hủy vòng bi, gãy trục và xì phớt nhớt.

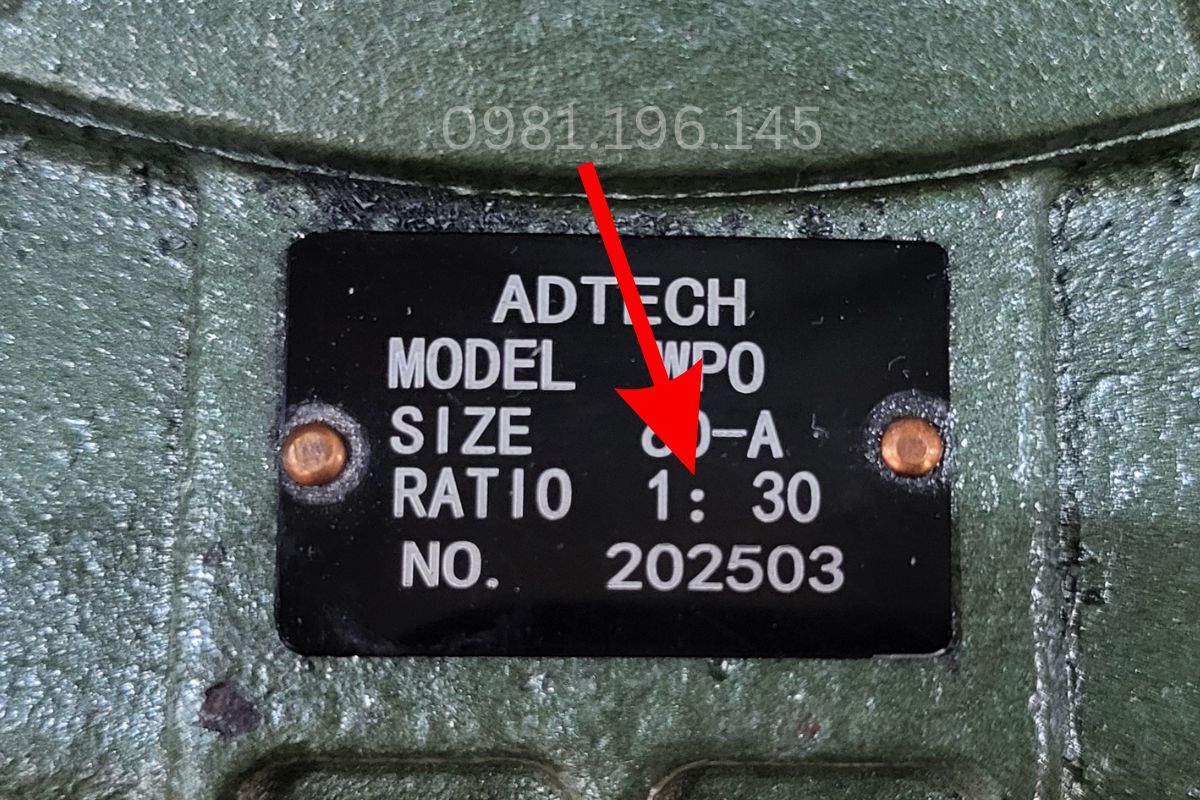

Chọn tỷ số truyền phải phù hợp cho hộp giảm tốc
Câu hỏi thường gặp
Hộp giảm tốc bị nóng bất thường khi hoạt động nguyên nhân do đâu?
Do thiếu dầu bôi trơn, dầu quá hạn, chọn sai hệ số phục vụ khiến máy quá tải, hoặc do khe hở ăn khớp bánh răng quá khít gây ma sát lớn.
Làm sao để biết hộp giảm tốc bị lệch trục sau thời gian dài sử dụng?
Thiết bị thường phát ra tiếng ồn lớn, rung lắc mạnh ở phần khớp nối, nhiệt độ ổ bi tăng cao bất thường và phớt chắn dầu dễ bị rò rỉ.
Có thể lắp ngược chiều trục ra của hộp giảm tốc trục vít so với thiết kế ban đầu không?
Không nên tự ý đảo chiều trục nếu không có thiết kế hỗ trợ, vì vị trí ổ bi và đường dẫn dầu bôi trơn được tính toán tối ưu cho một hướng nhất định.
Nên dùng dầu bôi trơn loại gì cho hộp giảm tốc làm việc ở môi trường ngoài trời nắng nóng?
Nên chọn dầu tổng hợp (Synthetic oil) có chỉ số độ nhớt cao (ISO VG 220 hoặc 320 tùy tải trọng) để duy trì màng dầu ổn định ở nhiệt độ cao.
Khi nào cần thay thế mới hoàn toàn hộp giảm tốc thay vì sửa chữa từng linh kiện?
Khi phần vỏ gang bị nứt vỡ, các bề mặt bích lắp ghép bị biến dạng nặng, hoặc hệ thống bánh răng cốt lõi đã mòn mẻ toàn bộ với chi phí sửa gần bằng mua mới.
Kết luận
Việc tính toán kết hợp thiết bị truyền động là nền tảng cốt lõi cho mọi dây chuyền sản xuất cơ khí. Áp dụng chuẩn các bước đo lường về tỷ số truyền, mô-men xoắn đầu ra và kích thước lắp ráp mặt bích sẽ giúp máy móc vận hành êm ái, chịu đủ tải trọng. Hãy luôn bám sát các tiêu chuẩn kỹ thuật để bảo vệ tuổi thọ lâu dài cho cả cụm motor và hộp giảm tốc.
